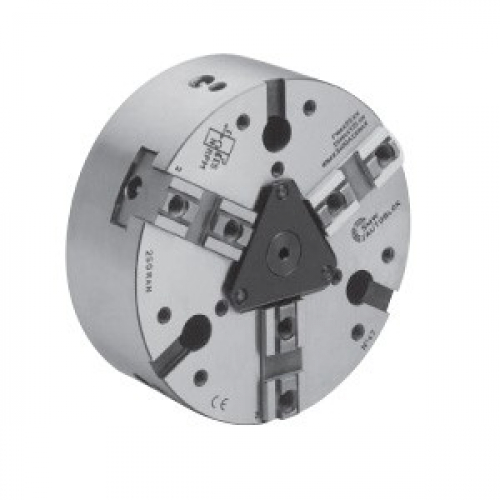

RAN SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Пазовое соединение. Ø 160 - 400 мм.
Прижимной эффект наклонных основных кулачков: 3 кулачка.
Технические данные:
| SMW-AUTOBLOK тип | RAN 160 | RAN 200 | RAN 250 | RAN 315 | RAN 400 | ||||||||||||
| количество кулачков | 3 | 3 | 3 | 3 | 3 | ||||||||||||
| радиальный ход кулачка | mm | 5 | 5 | 6 | 8 | 8 | |||||||||||
| осевой ход кулачка (прижим) | mm | 1,25 | 1,25 | 1,5 | 2 | 2 | |||||||||||
| осевой ход клина | mm | 20 | 20 | 25 | 32 | 32 | |||||||||||
| макс. тяговое усилие | kN | 25 | 40 | 55 | 65 | 80 | |||||||||||
| макс. усилие зажима | kN | 57 | 92 | 125 | 150 | 185 | |||||||||||
| макс. частота вращения | об/мин | 5000 | 4500 | 3800 | 3000 | 2200 | |||||||||||
| масса (без кулачков) | kg | 10 | 17 | 31 | 54 | 95 | |||||||||||
| момент инерции | kg . m² | 0,034 | 0,10 | 0,26 | 0,65 | 1,85 | |||||||||||
| рекоменд. масса верхнего кулачка | kg | 0,58 | 0,92 | 1,25 | 2,15 | 3,6 | |||||||||||
| приводной цилиндр | SIN-S85/100 | SIN-S100/125 | SIN-S125/150 | SIN-S125/150 | SIN-S150/175 | ||||||||||||
| SMW-AUTOBLOK тип | RAN 160 | RAN 200 | RAN 250 | RAN 315 | RAN 400 | ||||||||||
| тип крепления | Z140 | A5 | Z170 | A6 | Z220 | A8 | Z220 | A8 | Z300 | A11 | |||||
| A | mm | 165 | 203 | 250 | 305 | 390 | |||||||||
| BF H6 | mm | 140 | 170 | 220 | 220 | 300 | |||||||||
| окр. крепежных отверстий | C | mm | 104,8 | 133,4 | 171,4 | 171,4 | 235 | ||||||||
| диам. крепежных отверстий | D | mm | 11,5 | 13,5 | 17 | 17 | 21 | ||||||||
| E | mm | 32 | 41 | 47 | 47 | 66 | |||||||||
| F | mm | M24 x 2 | M32 x 1.5 | M38 x 1.5 | M38 x 1.5 | M56 x 2 | |||||||||
| G | mm | 25 | 33 | 39 | 39 | 57 | |||||||||
| HF/HA | mm | 66 | 81 | 72 | 89 | 87 | 106 | 95 | 114 | 104 | 125 | ||||
| проходное отверстие | K | mm | 16 | 18 | 25 | 25 | 36 | ||||||||
| L | mm | 13 | 22 | 18 | 18 | 54 | |||||||||
| M | mm | M20 x 1 | M24 x 1 | M28 x 1.5 | M28 x 1.5 | M52 x 1.5 | |||||||||
| N | mm | 75 | 90 | 105 | 112 | 145 | |||||||||
| патрон открыт | R1 | mm | 85 | 104 | 128 | 155 | 198 | ||||||||
| Rmax | mm | 56 | 72 | 88 | 105 | 133 | |||||||||
| радиальный ход кулачка | U | mm | 5 | 5 | 6 | 8 | 8 | ||||||||
| прижимной ход кулачка | V | mm | 1,25 | 1,25 | 1,5 | 2 | 2 | ||||||||
| W | mm | 20 | 25 | 25 | 25 | 35 | |||||||||
| YF | mm | 5 | 5 | 5 | 5 | 6 | |||||||||
| осевой ход клина | Z | mm | 20 | 20 | 25 | 32 | 32 | ||||||||
| E | mm | 57 | 65 | 84 | 103 | 130 | |||||||||
| патрон открыт | f | mm | 8,25 | 8,25 | 8,5 | 9 | 11 | ||||||||
| j | mm | 24 | 30 | 36 | 36 | 45 | |||||||||
| L | mm | 38 | 44,4 | 54 | 63,5 | 76,2 | |||||||||
| M | mm | M10 | M12 | M16 | M16 | M20 | |||||||||
| n h8 | mm | 7,94 | 7,94 | 12,7 | 12,7 | 12,7 | |||||||||
| o H7 | mm | 12,68 | 12,68 | 19,03 | 19,03 | 19,03 | |||||||||
| p1 | mm | -- | -- | 60 | 65 | 85 | |||||||||
| p2 | mm | 65 | 72 | 100 | 90 | 120 | |||||||||
| p3 | mm | - | 87 | - | 120 | 150 | |||||||||
| q | mm | 36 | 36 | 60 | 60 | 80 | |||||||||
| r | mm | M8 | M8 | M10 | M10 | M12 | |||||||||
| s | mm | 16 | 14 | 16 | 20 | 20 | |||||||||
