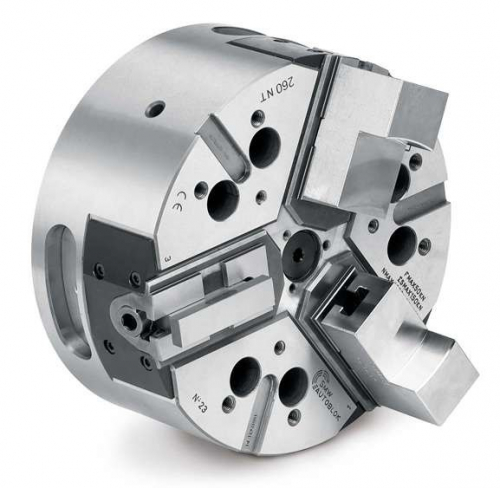

APL-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные герметичные механизированные патроны. Пазовое соединение.
Закрытый центр: 3 кулачка, длинный ход; герметичен, редкий ремонт. Ø215-400 мм.
Технические данные:
| SMW-AUTOBLOK тип | APL-C 215 | APL-C 260 | APL-C 315 | APL-C 400 | |||||||||||||||
| радиальный ход кулачка | mm | 8,5 | 9,7 | 12,1 | 13,3 | ||||||||||||||
| осевой ход клина | mm | 21 | 24 | 30 | 33 | ||||||||||||||
| макс. тяговое усилие | kN | 53 | 68 | 80 | 100 | ||||||||||||||
| макс. усилие зажима | kN | 95 | 125 | 145 | 180 | ||||||||||||||
| макс. частота вращения | об/мин | 4500 | 3600 | 2800 | 2000 | ||||||||||||||
| масса (без накладных кулачков) | kg | 19,5 | 32,5 | 56 | 90 | ||||||||||||||
| момент инерции | kg . m | 0,113 | 0,28 | 0,69 | 1,7 | ||||||||||||||
| приводные цилиндры | SIN-S100/125 | SIN-S125/150 | SIN-S125/150 | SIN-S150/175 | |||||||||||||||
| SMW-AUTOBLOK тип | APL-C 215 | APL-C 260 | APL-C 315 | APL-C 400 | |||||||||||
| тип крепления | Z170 | A6 | Z220 | A6 | A8 | Z220 | A8 | Z300 | A11 | ||||||
| a | mm | 216 | 262 | 315 | 390 | ||||||||||
| BF/ BA | H6 | mm | 170 | 106,375 | 220 | 106,375 | 139,719 | 220 | 139,719 | 300 | 196,869 | ||||
| C | mm | 133,4 | 171,4 | 171,4 | 171,4 | 235 | |||||||||
| CA | mm | 133,4 | |||||||||||||
| D | mm | 13,5 | 17 | 13,5 | 17 | 17 | 21 | ||||||||
| E | mm | 42 | 48 | 48 | 75 | ||||||||||
| F2 | mm | M32 x 1.5 | M38 x 1.5 | M38 x 1.5 | M60 x 1.5 | ||||||||||
| G | H8 | mm | 33 | 39 | 39 | 61 | |||||||||
| HF/ HA | mm | 81 | 93 | 92 | 111 | 106 | 101 | 115 | 112 | 127 | |||||
| K | mm | 20 | 25 | 25 | 48 | ||||||||||
| L | mm | 32 | 38 | 38 | 54 | ||||||||||
| M | mm | M22 x 1.5 | M28 x 1.5 | M28 x 1.5 | M52 x 1.5 | ||||||||||
| N | H9 | mm | 24 | 34 | 34 | 60 | |||||||||
| Q | mm | 5,5 | 5,5 | 5,5 | 9 | ||||||||||
| патрон открыт | R1 | mm | 112,5 | 136 | 163,5 | 202 | |||||||||
| max. | R | mm | 76 | 92,5 | 111 | 139 | |||||||||
| max./min. | S | mm | 26.04.18 | 28.04.18 | 34/4 | 37/4 | |||||||||
| рад. ход кулачка | U | mm | 8,5 | 9,7 | 12,1 | 13,3 | |||||||||
| W | mm | 26 | 26 | 26 | 38 | ||||||||||
| YF/ YA | mm | 5 | 17 | 5 | 24 | 19 | 5 | 19 | 6 | 21 | |||||
| max./min. | Z | mm | 22/0 | 24/0 | 30/0 | 33/0 | |||||||||
| a | mm | 3 | 3 | 3 | 3 | ||||||||||
| min. | b | mm | 8,5 | 9 | 11 | 24,5 | |||||||||
| min. | c | mm | 6,2 | 6 | 6 | 28 | |||||||||
| E | mm | 87 | 107 | 129 | 150 | ||||||||||
| f | mm | 3 | 3 | 3 | 6 | ||||||||||
| g | mm | 3 | 3 | 3 | 3 | ||||||||||
| j | mm | 46 | 48 | 58 | 63 | ||||||||||
| k1 | mm | 11 | 12 | 12 | 14 | ||||||||||
| L | mm | 44,4 | 54 | 63,5 | 76,2 | ||||||||||
| M | mm | M12 | M16 | M16 | M20 | ||||||||||
| N | H8 | mm | 7,94 | 12,70 | 12,70 | 12,70 | |||||||||
| o H7 | mm | 12,68 | 19,03 | 19,03 | 19,03 | ||||||||||
| p1 | mm | 16 | 21 | 21 | 37,5 | ||||||||||
| p2 | mm | –– | –– | 60 | 80 | ||||||||||
| p3 | mm | 49 | 55 | 62,5 | 83 | ||||||||||
| p4 | mm | 80 | 70 | 80 | 110 | ||||||||||
| p5 | mm | 80 | 102 | 102 | 140 | ||||||||||
| p6 | mm | –– | 102 | 120 | 155 | ||||||||||
| p7 | mm | –– | –– | 135 | 170 | ||||||||||
| q1 | mm | –– | –– | 30 | 36 | ||||||||||
| q2 | mm | 45 | 60 | 60 | 80 | ||||||||||
| r1 | mm | M5/8 | M6/10 | M6/10 | M6/12 | ||||||||||
| r2 | mm | M8/17 | M8/17 | M8/17 | M10/19 | ||||||||||
| r3 | mm | M8/17 | M10/19 | M10/19 | M12/22 | ||||||||||
| s | mm | 16 | 16 | 16 | 20 | ||||||||||
| t | mm | 5 | 5 | 5 | 5 | ||||||||||
