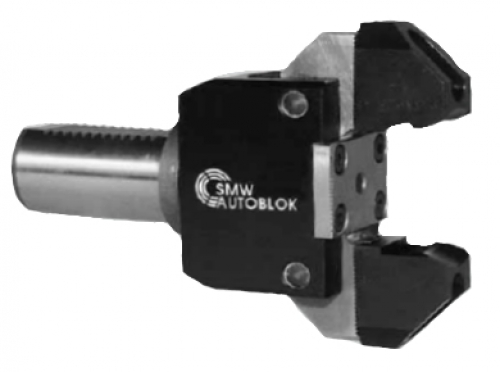

GF-80 SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прутковый зажим. Дюймовое зубчатое соединение.
Прутковый зажим с пружинной тягой приводится в действие пружиной для внешнего стационарного зажима.
Технические данные:
| тип патрона | A | B | C | D | E | F | G | H | J | K | L | ход кулачка | усилие зажима (daN) | ||||||||||||||||||||||||||||||
| GF 80 | 80 | 50 | 60 | 35 | 42 | 21,5 | 35 | M8 | 20 | 10 | 8 | 4 | 250 | ||||||||||||||||||||||||||||||
| крепежный шток | M | N | O | P | Q | R | S | T | U | V | |||||||||||||||||||||||||||||||||
| ZV 20 | 18 | 47 | 35 | 32 | 20 | ||||||||||||||||||||||||||||||||||||||
| ZV 30 | 27 | 63 | 55 | 48 | 30 | ||||||||||||||||||||||||||||||||||||||
| ZV 40 | 36 | 71 | 63 | 48 | 40 | ||||||||||||||||||||||||||||||||||||||
| ZV 50 | 45 | 86 | 78 | 58 | 50 | ||||||||||||||||||||||||||||||||||||||
| ZK 30 | 26 | 63 | 55 | 48 | 30 | ||||||||||||||||||||||||||||||||||||||
| ZK 40 | 35 | 71 | 63 | 48 | 40 | ||||||||||||||||||||||||||||||||||||||
| ZK 50 | 44 | 86 | 78 | 58 | 50 | ||||||||||||||||||||||||||||||||||||||
| Стандартный комплект: зажим GF 80 с/без штока, крепежных болтов, без кулачков | |||||||||||||||||||||||||||||||||||||||||||
| тип | GF 80 | GF 80-ZV 20 | GF 80-ZV 30 | GF 80-ZV 40 | GF 80-ZV 50 | GF 80-ZK 30 | GF 80-ZK 40 | GF 80-ZK 50 | |||||||||||||||||||||||||||||||||||
| шток | без штока | ZV 20 | ZV 30 | ZV 40 | ZV 50 | ZK 30 | ZK 40 | ZK 50 | |||||||||||||||||||||||||||||||||||
| ид. No. | 010903 | 089614 | 089615 | 089616 | 089617 | 089618 | 089619 | 089620 | |||||||||||||||||||||||||||||||||||
| Накладные кулачки типа GFB | ||||||||||||||||||||||||||||||||||||||||||||
| Стандартный комплект: 1 копмл. (2 шт.) зажимных кулачков без крепежных болтов | ||||||||||||||||||||||||||||||||||||||||||||
| тип | GFB 1 | GFB 2 | GFB 3 | GFB 4 | GFB 5 | |||||||||||||||||||||||||||||||||||||||
| диапазон зажима (мм) | 5 – 25 | 25 – 45 | 45 –65 | 65 – 80 | 80 – 100 | |||||||||||||||||||||||||||||||||||||||
| ид. No. | 016348 | 016349 | 016350 | 016351 | 016352 | |||||||||||||||||||||||||||||||||||||||
