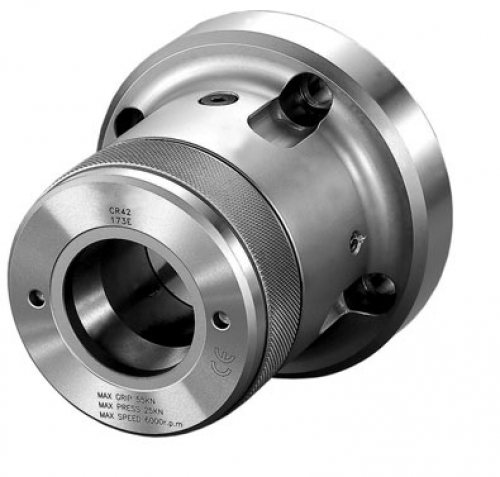

KSZ-MB SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Цанговый патрон.

  • Для обработки прутков приводится в действие толканием.

Технические данные:



SMW-AUTOBLOK тип     KSZ-MB 40     KSZ-MB 60     KSZ-MB 80
тип крепления   Z140 A5 A6 Z170 Z220 A6 A8 Z/A8
ид.No   088174 088180 088179 088175 088176 088178 088177 091209
  A h6 155     185 235
  A1 h6   135 170     170 220 220
  BB 90,9     108,9 108,9
  B1   96,9 91,9     117,9 108,4 147
  C 113,9     138,9 140,9
  C1   123,9 123,9     144,9 145,9 176,5
центрирующий поясок D 140     170 220
крепл. На короткий конус DIN 55026 D1   A5A5 A6A6     A6A6 A8A8 A8A8
  E 102 102 102 130 130 130 130 156
  F 51 51 51 74 74 74 74 95
  G 3 x M10     6 x M12 6 x M16
  G1   4 x M10 4 x M12     4 x M12 4 x M16 6 x M16
  Kmax. 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5
  L 8,5     14,0 16
  L1   24,5 24,5     26,0 27,0 30,5
  M 4,5 4,5 4,5 4,5 4,5 4,5 4,5 6,0
  N 104,8     133,4 171,4
  N1   104,8 133,4     133,4 171,4 171,4
  P 18     14 20
  P1   14 14,5     16 16 27,5
  R 28 28 28 39,5 39,5 39,5 39,5 51
  S 6     6 6



Комплект поставки: патрон и крепежные болты

размер KSZ-MB KSZ-MB KSZ-MB
тип крепления 40 60 80 - 193 E
центрир. поясок Z 140 Z 170 Z 220*
стандартный 088174 088175 091209*
центрир. поясок большой   Z 220
A 05 088180
A 06 088179 088178
A 08   088177 091209*



Принадлежности для KSZ-MB
размер принадлежности KSZ-MB 40 KSZ-MB 60 KSZ-MB 80
переходник 0360790 0360810
переходник для малых цанг (включая упорную втулку и верхнюю гайку) KSZ-MB размер 40
на размер 26
0360720/0361792
KSZ-MB размер 60
на размер 40
0360121/0361360
KSZ-MB размер 80
на размер 40
0362082/0360135
    KSZ-MB размер 80
на размер 60
0362081/0360134



Цанги для KSZ-MB 40
стальные цанги DIN 6343 серии 173 E КРУГЛЫЕ*
Ø
ид. No.
3
012961
3.5
012962
4
012963
4.5
012964
5
012965
5.5
012966
6
012967
6.5
012968
7
012969
7.5
012970
8
012971
8.5
012972
9
012973
Ø
ид. No.
9.5
012974
10
012975
10.5
012976
11
012977
11.5
012978
12
012979
12.5
012980
13
012981
13.5
012982
14
012983
14.5
012984
15
012985
15.5
012986
Ø
ид. No.
16
012987
16.5
012988
17
012989
17.5
012990
18
012991
18.5
012992
19
012993
19.5
012994
20
012995
20.5
012996
21
012997
21.5
012998
22
012999
Ø
ид. No.
22.5
013000
23
013001
23.5
013002
24
013003
24.5
013004
25
013005
25.5
013006
26
013007
26.5
013008
27
013009
27.5
013010
28
013011
28.5
013012
Ø
ид. No.
29
013013
29.5
013014
30
013015
30.5
013016
31
013017
31.5
013018
32
013019
32.5
013020
33
013021
33.5
013022
34
013023
34.5
013024
35
013025
Ø
ид. No.
35.5
013026
36
013027
36.5
013028
37
013029
37.5
013030
38
013031
38.5
013032
39
013033
39.5
013034
40
013035
40.5
013036
41
013037
41.5
013038
Ø
ид. No.
42
013039




Цанги для KSZ-MB 60
стальные цанги DIN 6343 серии 185 E КРУГЛЫЕ*
Ø
ид. No.
4
013112
5
013113
6
013114
7
013115
8
013116
9
013117
10
013118
11
013119
12
013120
13
013121
14
013122
15
013123
16
013124
Ø
ид. No.
17
013125
18
013126
19
013127
20
013128
21
013129
22
013130
23
013131
24
013132
25
013133
26
016434
27
013134
28
013135
29
013136
Ø
ид. No.
30
013137
31
013138
32
013139
33
013140
34
013141
35
013142
36
013143
37
013144
38
016435
39
013145
40
013146
41
013147
42
013148
Ø
ид. No.
43
013149
44
013150
45
013151
46
013152
47
013153
48
013154
49
013155
50
013156
51
013157
52
013158
53
013159
54
013160
55
013161
Ø
ид. No.
56
013162
57
013163
58
013164
59
013165
60
013166




Цанги для KSZ-MB 80
стальные цанги DIN 6343 серии 193 E КРУГЛЫЕ*
Ø
ид. No.
20
013237
21
013238
22
013239
23
013240
24
013241
25
013242
26
013243
27
013244
28
013245
29
013246
30
013247
31
013248
32
013249
Ø
ид. No.
33
013250
34
013251
35
013252
36
013253
37
013254
38
013255
39
013256
40
013257
41
013258
42
013259
43
013260
44
013261
45
013262
Ø
ид. No.
46
013263
47
013264
48
013265
49
013266
50
013267
51
013268
52
013269
53
013270
54
013271
55
013272
56
013273
57
013274
58
013275
Ø
ид. No.
59
013276
60
013277
61
013278
62
013279
63
013280
64
013281
65
013282
66
013283
67
013284
68
013285
69
013286
70
013287
71
013288
Ø
ид. No.
72
013289
73
013290
74
013291
75
013292
76
013293
77
013294
78
013295
79
013296
80
013297
