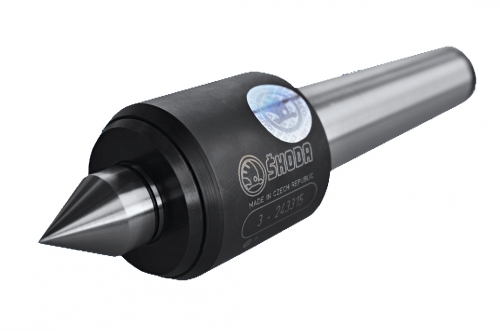

Вращающиеся центры с небольшим диаметром головки 24 3315 MORSE 3 SKODA (Шкода) Чехия
Характеристики:
Данные центры предназначены для зажима заготовки на токарном станке, применяются так же на шлифовальных станках. Небольшой диаметр головки центра по стандарту ČSN 24 3315 MORSE 3 SKODA (Шкода) позволяет осуществлять беспроблемный подход инструмента к заготовке. Центр поставляется с конусом Морзе согласно ČSN 22 04208 (DIN 228, ISO296) без зажимной резьбы. Герметизация вала предотвращает проникновение смазочной жидкости в область подшипника центра, тем самым продлевая срок эксплуатации центра.
В наличии имеются вращающиеся центры, используемые с густой литиевой смазкой LV 2-3.
Разбор вращающегося центра не рекомендуется.
| Mk | Æ D | Æ d | L | l | l1 | U | Q |
| 2 | 35 | 15 | 126 | 18 | 44 | 6 000 | 180 |
| 3 | 36 | 16 | 144 | 18 | 45 | 5 000 | 400 |
| 4 | 42 | 20 | 177 | 24 | 50.5 | 5 000 | 700 |
| 5 | 60 | 30 | 198 | 35 | 68.5 | 4 000 | 1 000 |
Размеры в мм
Обозначения:
- Mk ... конус Морзе
- U ... макс. скорость [1/мин]
- Q ... макс. вес заготовки [кг]
