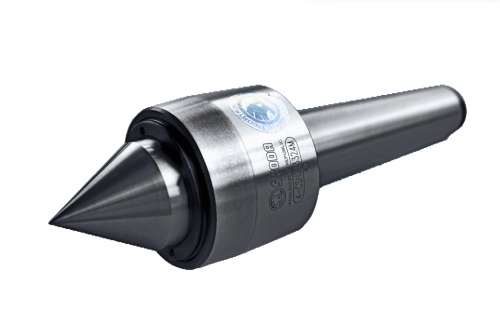

Вращающийся цент с углом при вершине в 60° 24 3324 MORSE 1 SKODA (Шкода) Чехия
Характеристики:
Данные центры "24 3324 MORSE 1 SKODA (Шкода) Чехия" предназначены для зажима заготовки на токарном станке. Версии с максимальным допуском радиального биения 0.0035 мм обычно применяются даже на шлифовальных станках, а так же при шлифовании тяжелых рабочих заготовок. Небольшой диаметр головки центра позволяет осуществлять беспроблемный подход к заготовке. На центрах с конусом Морзе 2 – 6 регулировка зазора в центральном радиальном подшипнике является преимуществом. Центр типа MK 1 имеет другую комплектацию и предназначен для зажима легких рабочих заготовок. По этой причине нагрузка на данный тип в таблице не прописана. Центр "24 3324 MORSE 1 SKODA (Шкода) Чехия" поставляется с конусом Морзе согласно ČSN 2204208 (DIN 228, ISO296) без зажимной резьбы.
Вращающиеся центры производятся в новом инновационном дизайне и смазываются литиевой смазкой LV2-3. Новый дизайн не требует дополнительного обслуживания в течение срока эксплуатации продукта. Разбор вращающегося центра не рекомендуется.

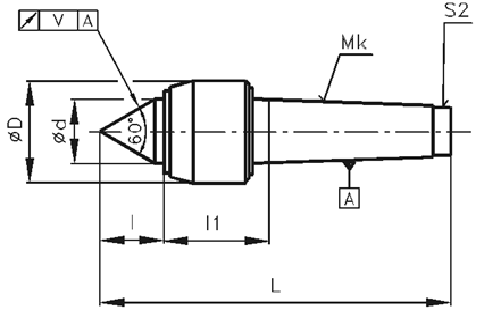

.png "24 3319 MORSE 3 SKODA")
| Mk | Æ D | Æ d | L | l | l1 | U | Q | G |
| 1 | 34 | 17 | 114 | 21.май | 38.5 | 6 000 | - | 0.25 |
| 2 | 36 | 22 | 125 | 25.май | 35 | 340 | 0.34 | |
| 3 | 47 | 30 | 162 | 32 | 49 | 5 000 | 400 | 0.8 |
| 4 | 55 | 35 | 194 | 37.5 | 53 | 4 000 | 1 300 | янв.37 |
| 5 | 70 | 45 | 240 | 47 | 63 | 3 500 | 2 000 | 03.мар |
| 6 | 90 | 60 | 318 | 62 | 75.5 | 2 500 | 4 000 | июл.18 |
Размеры в мм.
Обозначения:
- Mk ... конус Морзе
- U ... макс скорость [об/мин]
- Q ... макс. вес рабочей детали [кг] на 50 об/мин. и срок эксплуатации Lh = 500 рабочих часов
- G ... вес изделия [кг]
- V … макс. отклонение от круглости
