Характеристики:

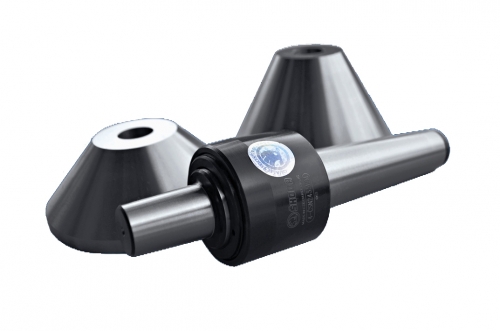

Данный тип вращающихся центров "24 3319 MORSE 3 SKODA (Шкода) Чехия" предназначен для быстрого и простого зажима рабочей заготовки, при их вращении на токарном станке, если заготовку нельзя зажать обычным центром из-за больших полых отверстий в ней. Вращающаяся часть центра имеет конус 1:10, в который можно вставить коническую зажимную пластину с задним углом в 60°(U1) или в 90°(U2). Пластина фиксируется на центре вращающейся части давлением, созданным пинолью задней бабки. Отсоединить пластину можно следующим образом: ударом по концу шейки вала (лучше будет, если держать в руке).
Вращающиеся центры "24 3319 MORSE 3 SKODA (Шкода) Чехия" производятся в новом инновационном дизайне и смазываются литиевой смазкой LV2-3. Новый дизайн не требует дополнительного обслуживания в течение срока эксплуатации продукта. Разбор вращающегося центра не рекомендуется.
В стандартную комплектацию входит вращающийся центр с набором сменных зажимных пластин, соответствующих размеру конуса Морзе. В спецкомплектации можно заказать вращающийся центр с набором зажимных пластин согласно вашим требованиям и с максимальными диаметрами согласно нижеприведенной таблице.
Так же в спецкомплектации можно приобрести неразборный вращающийся центр с неразборной зажимной пластиной.
Отдельные зажимные пластины могут поставляться в качестве запчастей (только для стандартной разборной комплектации).
Mk | a | Æ d | Æ D | L | l | U | Q | G | Gv | V |
3 | 60 | 35 | 80 | 162 | 81 | 5 000 | 400 | 02.янв | 0.63 | |
90 | 32 | 0.61 | ||||||||
4 | 60 | 44 | 115 | 194 | 92 | 4 000 | 1 300 | 04.апр | янв.56 | |
90 | 47 | янв.40 | ||||||||
5 | 60 | 46 | 135 | 240 | 110 | 3 500 | 2 000 | 8.0 | фев.76 | 0.025 |
90 | 45 | фев.13 | ||||||||
60 | 64 | 170 | май.15 | |||||||
6 | 90 | 70 | 308 | 126 | 2 500 | 4 000 | 23.май | мар.85 | ||
90 | 96 | 230 | июн.73 |
Размеры в мм.
