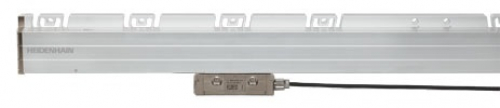

Закрытые датчики серия LC 100 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Закрытые датчики серия LC 100 HEIDENHAIN.
Для станков с числовым программным управлением. Закрытые датчики линейных перемещений компании HEIDENHAIN имеют защиту от пыли, стружки и брызг и, тем самым, идеально подходят для использования в станках и промышленных механизмах.
Закрытые датчики линейных перемещений выпускаются в следующих исполнениях:
- с крупным профилем корпуса шкалы
– для высоких вибрационных нагрузок
– длина измерения до 30 м (по запросу до 72 м) - с компактным профилем корпуса шкалы
– для монтажа в ограниченном пространстве
– длина измерения до 1240 мм, до 2040 мм с
монтажной шиной или с зажимными элементами.
Линейные устройства от HEIDENHAIN для станков с числовым программным управлением могут использоваться практически везде. Они идеально подходят для машин и другого оборудования, оси подачи которого находятся в сервоприводе, таких как фрезерные станки, обрабатывающие центры, расточные станки, токарные станки и шлифовальные станки. Благоприятное динамическое поведение линейных энкодеров, их допустимая скорость перемещения и их ускорение в направлении измерения предопределяют их использование на высокодинамичных обычных осях, а также на прямых приводах.
Техническая характеристика:
|
Характеристики |
LC 115 |
LC 115 |
LC 185 |
|
Стандарт измерения Коэффициент линейного расширения |
Шкала стекла DIADUR с абсолютной дорожкой и инкрементной дорожкой, период решетки 20 мкм α 8 x 10 -6 K -1 |
||
|
Степень точности * |
± 3 мкм до 3040 мм длины измерения; ± 5 мкм |
||
|
Длина измерения ML * в мм |
140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240 3440 3640 3840 4040 4240 |
||
|
Функциональная безопасность для приложений до |
|
– |
|
|
PFH |
15 х 10 -9 ; ML> 3040 мм: 25 x 10 -9 (до 6000 м над уровнем моря) |
– |
|
|
Безопасное положение |
Кодер: ± 550 мкм; ML> 3040 мм: ± 2050 мкм (шаг измерения безопасности SM = 220 мкм) |
– |
|
|
|
Механическое соединение: исключения ошибок для ослабления корпуса и блока сканирования |
||
|
Сопряжение |
EnDat 2.2 |
||
|
Обозначение заказа |
EnDat22 |
EnDat02 |
|
|
Шаг измерения При ± 3 мкм При ± 5 мкм |
0,001 мкм 0,010 мкм |
0,005 мкм 0,010 мкм |
|
|
Частота часов. (время вычисления t cal ) |
≤ 16 МГц ( ≤ 5 мкс) |
≤ 2 МГц ( ≤ 5 мкс) |
|
|
Инкрементные сигналы |
– |
1 В ПП (20 мкм) |
|
|
Частота среза -3 дБ |
– |
≥ 150 kHz |
|
|
Электрическое подключение |
Отдельный переходный кабель (1 м / 3 м / 6 м / 9 м), подключаемый с обеих сторон к монтажному блоку |
||
|
Длина кабеля |
≤ 100 м |
≤ 150 м |
|
|
Питание |
DC 3,6 В до 14 В |
||
|
Потребляемая мощность (макс.) |
3,6 В: ≤ 1,1 Вт; 14 В: ≤ 1,3 Вт |
||
|
Скорость перемещения |
≤ 180 м / мин (максимальное ускорение в направлении измерения ≤ 100 м / с 2 ) |
||
|
Требуемая движущая сила |
≤ 4 N |
||
|
Вибрация от 55 Гц до 2000 Гц , Удар 11 мс |
Корпус: ≤ 200 м / с 2 (EN 60 068-2-6) Блок сканирования: ≤ 200 м / с 2 (EN 60 068-2-6) ≤ 300 м / с 2 (EN 60 068-2-27) |
||
|
Рабочая Температура |
0 ° C до 50 ° C |
||
|
Защита EN 60 529 3) |
IP53 при установке в соответствии с инструкциями в брошюре, IP64 с герметизирующим воздухом от DA 400 |
||
|
масса |
0,55 кг + 2,9 кг / м длина измерения |
||
