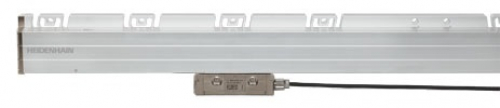

Закрытые датчики серия LC 195 S/F/M HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Закрытые датчики серия LC 195 S/F/M HEIDENHAIN.
Для станков с числовым программным управлением. Закрытые датчики линейных перемещений компании HEIDENHAIN имеют защиту от пыли, стружки и брызг и, тем самым, идеально подходят для использования в станках и промышленных механизмах.
Закрытые датчики линейных перемещений выпускаются в следующих исполнениях:
- с крупным профилем корпуса шкалы
– для высоких вибрационных нагрузок
– длина измерения до 30 м (по запросу до 72 м) - с компактным профилем корпуса шкалы
– для монтажа в ограниченном пространстве
– длина измерения до 1240 мм, до 2040 мм с
монтажной шиной или с зажимными элементами.
Линейные устройства от HEIDENHAIN для станков с числовым программным управлением могут использоваться практически везде. Они идеально подходят для машин и другого оборудования, оси подачи которого находятся в сервоприводе, таких как фрезерные станки, обрабатывающие центры, расточные станки, токарные станки и шлифовальные станки. Благоприятное динамическое поведение линейных энкодеров, их допустимая скорость перемещения и их ускорение в направлении измерения предопределяют их использование на высокодинамичных обычных осях, а также на прямых приводах.
Техническая характеристика:
|
Характеристики |
LC 195 S |
LC 195S |
LC 195 F |
LC 195 M |
|
Стандарт измерения Коэффициент линейного расширения |
Шкала стекла DIADUR с абсолютной дорожкой и инкрементной дорожкой, период решетки 20 мкм α 8 x 10 -6 K -1 |
|||
|
Степень точности * |
± 3 мкм до 3040 мм длины измерения; ± 5 мкм |
|||
|
Длина измерения ML * в мм |
140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240 3440 3640 3840 4040 4240 |
|||
|
Функциональная безопасность для приложений до |
|
– |
||
|
PFH |
25 × 10 -9 ; ML> 3040 мм: 40 x 10 -9 (до 1000 м над уровнем моря) |
– |
||
|
Безопасное положение |
Кодер: ± 550 мкм;ML> 3040 мм: ± 2050 мкм (шаг измерения безопасности SM = 220 мкм) |
– |
||
|
|
Механическое соединение: исключения ошибок для ослабления корпуса и блока сканирования |
|||
|
Сопряжение |
DRIVE-CLiQ |
Последовательное сопряжение Fanuc / α i |
Высокоскоростное опряжение Mitsubishi |
|
|
Обозначение заказа |
DQ01 |
Fanuc05 |
Mit03-04 |
|
|
Шаг измерения При ± 3 мкм При ± 5 мкм |
0,001 мкм 0,010 мкм |
α я интерфейс / интерфейс 0,00125 мкм / 0,010 мкм 0,0125 мкм / 0,050 мкм |
0,001 мкм 0,010 мкм |
|
|
Частота часов.(время вычисления t cal ) |
– |
|||
|
Электрическое подключение |
Отдельный переходный кабель (1 м / 3 м / 6 м / 9 м), подключаемый с обеих сторон к монтажному блоку |
|||
|
Длина кабеля |
≤ 30 м |
≤ 50 m |
≤ 30 m |
|
|
Питание |
DC 10 В до 28,8 В |
DC 3,6 В до 14 В |
||
|
Потребляемая мощность (макс.) |
10 В: ≤ 1,5 Вт; 28,8 В: ≤ 1,7 Вт |
3,6 В: ≤ 1,1 Вт; 14 В: ≤ 1,3 Вт |
||
|
Скорость перемещения |
≤ 180 м / мин (максимальное ускорение ≤ 100 м / с 2 ) |
|||
|
Требуемая движущая сила |
≤ 4 N |
|||
|
Вибрация от 55 Гц до 2000 Гц , Удар 11 мс |
Корпус: ≤ 200 м / с 2 (EN 60 068-2-6) Блок сканирования: ≤ 200 м / с 2 (EN 60 068-2-6) ≤ 300 м / с 2 (EN 60 068-2-27) |
|||
|
Рабочая Температура |
0 ° C до 50 ° C |
|||
|
Защита EN 60 5293) |
IP53 при установке в соответствии с инструкциями в брошюре, IP64 с герметизирующим воздухом от DA 400 |
|||
|
масса |
0,55 кг + 2,9 кг / м длина измерения |
|||
