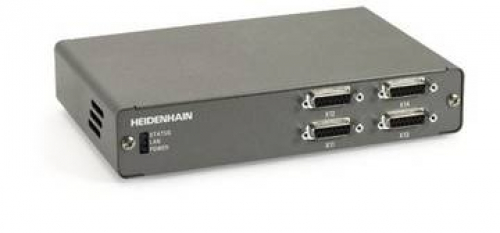

EIB 700 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
EIB 700 HEIDENHAIN.
Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.
В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.
Функции:
• Точное измерение положения до скорости обновления до 50 кГц.
• Программируемые входы измеренных значений.
• Триггеры внутреннего и внешнего триггеров.
• Память измеренных значений прибл. 250 000 измеренных значений на канал.
• Подключение через стандартный интерфейс Ethernet к компьютерным системам более высокого уровня.
Техническая характеристика:
|
Характеристики |
EIB 741 EIB 742 |
||
|
Входы энкодера |
D-sub-соединения, 15-контактный, гнездовой (X11-X14), для четырех кодеров |
||
|
Интерфейс (переключаемый) |
1 В PP ( 11 μA PP по запросу) |
EnDat 2.1 |
EnDat 2.2 |
|
Питание для датчиков |
DC 5,12 В ± 0,15 В; максимум 450 мА на канал Максимальная токовая защита (автоматическое отключение, сбрасывание) при 550 мА |
||
|
Входная частота |
≤ 500 kHz |
– |
– |
|
Фактор деления |
4096-кратное |
– |
– |
|
Регулировка сигнала |
Автоматическая регулировка смещения, фазы и амплитуды |
– |
– |
|
Длина кабеля 1) |
≤ 150 m |
≤ 150 m |
≤ 100 m |
|
Регистр данных для измерения значения |
48 бит (используется только 44 бит) |
||
|
Счетчик интервалов |
Производится из оси 1 (только 1 В ПП ) 4) , Коэффициент интерполяции может быть установлен от 1 до 100 раз Может использоваться как источник запуска или дополнительная ось счета |
– |
– |
|
Память измеренных значений |
Обычно 250 000 значений позиции на канал |
||
|
Триггер измеряемой величины 2) |
Хранение измеренных значений четырех осей альтернативно через внешний или внутренний триггер. Внешний: сигнал через триггерный вход Внутренний: счетчик таймера и интервала |
||
|
Вход триггера 3) |
D-sub соединение, 9-контактный; дифференциальные входы по RS-485 (могут быть активированы согласующие резисторы) |
||
|
Выход триггера 3) |
D-sub, 9-контактный, гнездовой, 4 дифференциальных входа согласно RS-485 |
||
|
Доступ к измеренным значениям |
Зависит от выбранного режима работы |
||
|
Программного обеспечения |
|
||
|
Интерфейс данных 5) |
Ethernet по стандарту IEEE 802.3 (10/100/1000 Мбит / с) |
||
|
Сетевой адрес |
Автоматическое назначение через протокол динамической конфигурации хоста (DHCP) или назначение вручную |
||
|
Габаритные размеры |
≈ 213 мм x 1 52 мм x 42 мм |
||
|
Рабочая Температура |
0 ° C до 45 ° C; (температура хранения от 0 ° C до 70 ° C) |
||
|
Источник питания |
EIB 741: от 100 В до 240 В (± 10%), от 50 Гц до 60 Гц (± 2%), потребляемая мощность до 30 Вт EIB 742: DC 24 В (-15% / + 20%), макс. 2 A |
||
|
1) Диапазон напряжения питания энкодера должен поддерживаться; указанная длина кабеля применяется при использовании кабелей HEIDENHAIN. 2) Отдельные оси могут быть назначены различные источники триггеров. 3) Может также использоваться как логический вход или выход; 4) Максимальная входная частота для ссылки: 70 кГц. 5) Качество кабеля передачи данных между EIB и ПК должно быть адаптировано к скорости передачи и длине кабеля. |
|||
