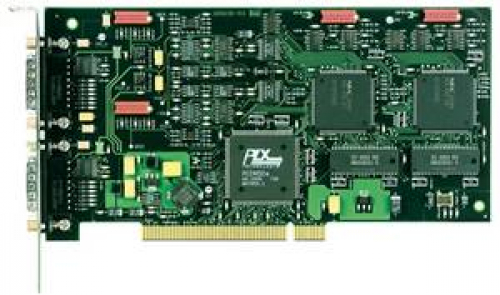

IK 220 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

IK 220 HEIDENHAIN.

Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.

В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.

Функции:

• Программируемые входы измеренных значений.
• Внутренние и внешние триггеры заданного значения.

• Память измеренных значений для 8192 измеренных значений на канал.

Техническая характеристика:

IK 220
Входы энкодера	D-sub-соединения, 15-контактный (X1 и X2), для двух кодеров
Входные сигналы (переключаемые)	1 В PP	11 мкА ПП	EnDat 2.1	SSI
Входная частота	≤ 500 kHz	≤ 33 kHz	–
Длина кабеля 1)	≤ 60 m		≤ 10 m
Регулировка сигналов энкодера	Смещение, фаза и амплитуда настраиваются с помощью программного обеспечения
Подразделение сигналов	4096-кратное
Регистр данных для измеренных значений	48 бит; для измеренного значения используются только 44 бита
Внутренняя память	Для значений позиции 8192
Триггер измеренного значения	Альтернативно через • Внешние сигналы защелки (над отдельной сборкой IK для внешних входов / выходов) • Команда программного обеспечения • Часы работы • Перемещение контрольных меток
Время доступа к измеренным значениям	Без регулировки, безкомпенсации: ≤ 100 мкс С настройкой без компенсации: ≤ 110 мкс С регулировкой, скомпенсацией: ≤ 160 мкс		Зависит от кодировщика
Интерфейс	Шина PCI (подключи и работай) Спецификация локальной шины Версия 2.1
Программное обеспечение водителя и демонстрационная программа	Для Windows 2000 / XP / Vista / 7 (32- и 64-разрядный) в VISUAL C ++, VISUAL BASIC и BORLAND DELPHI
Выходы энкодера	11 мкА ПП Над разъемом PCB на IK (10-контактный, гнездовой) Установочный кабель с крышкой для ПК-слота, доступный как опция
Потребляемая мощность	4 Вт без кодеров
Габаритные размеры	190 мм x 100 мм
Рабочая Температура	0 ° C до 55 ° C; (температура хранения от -30 ° C до 70 ° C)
1) с кабелем HEIDENHAIN; большая длина кабеля по запросу
