Характеристики:

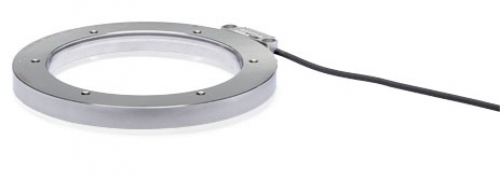

Угловые датчики серия ERM 2200 HEIDENHAIN.
Встраиваемые магнитные датчики.
Встраиваемые магнитные датчики (тип ERM) специально разработаны для использования в производственном оборудовании и станках. Благодаря большому внутреннему диаметру и компактному дизайну эти датчики идеально подходят для:
- ось C токарных станков;
- круговых и поворотных осей (например, регулирование частоты вращения прямого привода или встраивание в коробку скоростей);
- ориентации шпинделя на фрезерных станках или вспомогательных осей.
Техническая характеристика:
Характеристики |
AK ERM 2280 |
|
Сопряжение |
1 VPP |
|
Частота среза -3 дБ |
≥ 300 kHz |
|
Период сигнала |
≈ 200 мкм |
|
Электрическое подключение* |
Кабель 1 м, с или без муфты |
|
Длина кабеля |
≤ 150 м (с кабелем HEIDENHAIN) |
|
Питание |
5 В постоянного тока ± 0,5 В |
|
Текущее требование |
≤ 150 мА (без нагрузки) |
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 400 м / с2 (EN 60 068-2-6) ≤ 1000 м / с2 (EN 60 068-2-27) |
|
Рабочая Температура |
От -10 ° C до +60 ° C |
|
Защита EN 60 529 |
IP67 |
|
масса |
≈ 0,15 кг (с кабелем) |
Характеристики |
TTR ERM 2200 C |
|||||
Стандарт измерения |
МАГНАДУР; период сигнала ок. 200 мкм |
|||||
Количество строк * |
1 800 |
2 048 |
2 800 |
4 096 |
5 200 |
7 200 |
Ошибка позиции за период |
±5.5'' |
±4.5'' |
±3.5'' |
±2.5” |
±2” |
±1.5'' |
Точность окончания |
±7'' |
±6'' |
±5'' |
±3.5'' |
±3” |
±2.5” |
Ссылка |
Расстояние кодировки |
|||||
Угол для абсолютного задания |
≤ 20° |
≤ 22.5° |
≤ 14.4° |
≤ 11.25° |
≤ 13.85° |
≤ 8° |
Внутренний диаметр* |
70 mm |
80 mm |
130 mm |
180 mm |
260 mm |
380 mm |
Наружный диаметр |
113.16 mm |
128.75 mm |
176.03 mm |
257.50 mm |
326.90 mm |
452.64 mm |
Мех. допустимая скорость |
≤ 14 500 об / мин |
≤ 13 000 об / мин |
≤ 9 000 об / мин |
≤ 6 000 об / мин |
≤ 4 500 об / мин |
≤ 3 000 об / мин |
Момент инерции ротора |
1,6 · 10 -3кгм 2 |
2,7 · 10 -3кгм 2 |
7,7 · 10 -3кгм 2 |
38 · 10 -3кгм 2 |
76 · 10 -3кгм 2 |
235 · 10 -3кгм 2 |
Допустимое осевое движение |
±1.25 mm |
|||||
Масса |
0.69 kg |
0.89 kg |
1.2 kg |
3.0 kg |
3.5 kg |
5.4 kg |
