Угловые датчики серия ERM 2410 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:

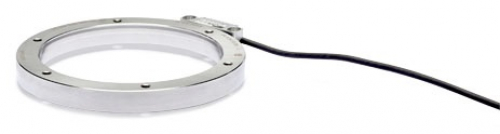

Угловые датчики серия ERM 2410 HEIDENHAIN.
Встраиваемые магнитные датчики.
Встраиваемые магнитные датчики (тип ERM) специально разработаны для использования в производственном оборудовании и станках. Благодаря большому внутреннему диаметру и компактному дизайну эти датчики идеально подходят для:
- ось C токарных станков;
- круговых и поворотных осей (например, регулирование частоты вращения прямого привода или встраивание в коробку скоростей);
- ориентации шпинделя на фрезерных станках или вспомогательных осей.
Техническая характеристика:
|
Характеристики |
AK ERM 2410 |
|
Сопряжение |
EnDat 2.2 (абсолютное значение положения после сканирования двух контрольных меток в «положении 2») |
|
Обозначение заказа |
EnDat22 |
|
Интегрированная интерполяция |
16 384 раза (14 бит) |
|
Частота часов |
≤ 8 МГц |
|
Время вычисления tcal |
≤ 5 мкс |
|
Период сигнала |
≈ 400 мкм |
|
Количество строк * |
См. «Масштабный барабан» |
|
Электрическое подключение |
Кабель, 1 м, с муфтой М12 (8-контактный) |
|
Длина кабеля |
≤ 150 м (с кабелем HEIDENHAIN) |
|
Питание |
3,6 В до 14 В постоянного тока |
|
Потребляемая мощность |
При 14 В: 110 мА; при 3,6 В: 300 мА (максимум) |
|
Потребление тока (стандарт) |
При 5 В: 90 мА (без нагрузки) |
|
Вибрация от 55 до 2 000 Гц Удар 6 мс |
≤ 300 м / с2 (EN 60 068-2-6) ≤ 1000 м / с2 (EN 60 068-2-27) |
|
Рабочая Температура |
-10 ° C до +100 ° C |
|
Защита EN 60 529 |
IP67 |
|
масса |
≈ 0,15 кг (с кабелем) |
|
Характеристики |
TTR ERM 2400 C |
||||||||
|
Стандарт измерения |
Градация MAGNADUR, период сигнала ок. 400 мкм |
||||||||
|
Количество строк * |
600 |
900 |
1 024 |
1 200 |
1 400 |
2 048 |
2 048 |
2 600 |
3 600 |
|
Позиции за оборот |
9 830 400 |
14 745 600 |
16 777 216 |
19 660 800 |
22 937 600 |
33 554 432 |
33 554 432 |
42 598 400 |
58 982 400 |
|
Ошибка позиции за |
±15.5'' |
±10.5'' |
±9'' |
±8'' |
±6.5'' |
±4.5'' |
±4.5'' |
±3.5'' |
±3'' |
|
Точность окончания 2) |
±11'' |
±8'' |
±7'' |
±6'' |
±5.5'' |
±4'' |
±5'' |
±4'' |
±3.5'' |
|
Опорные метки |
Расстояние кодировки |
||||||||
|
Угол для абсолютного задания |
≤ 36° |
≤ 24° |
≤ 22.5° |
≤ 24° |
≤ 18° |
≤ 22.5° |
≤ 22.5° |
≤ 13.85° |
≤ 12° |
|
Внутренний диаметр* |
40 mm |
70 mm |
80 mm |
120 mm |
130 mm |
180 mm |
220 mm |
295 mm |
410 mm |
|
Наружный диаметр |
75,44 |
113.16 mm |
128.75 mm |
150.88 mm |
176.03 mm |
257.50 mm |
257.50 mm |
326.90 mm |
452.64 mm |
|
Мех. допустимая скорость |
≤ 19 000 об / мин |
≤ 14 500 об / мин |
≤ 13 000 об / мин |
≤ 10 500 об / мин |
≤ 9 000 об / мин |
≤ 6 000 об / мин |
≤ 6 000 об / мин |
≤ 4 500 об / мин |
≤ 3 000 об / мин |
|
Момент инерции ротора |
0,34 · 10 -3кгм 2 |
1,6 · 10-3 кгм 2 |
2,7 · 10-3 кгм 2 |
3,5 · 10-3 кгм 2 |
7,7 · 10 -3кгм 2 |
38 · 10-3 кгм 2 |
23 · 10-3 кгм 2 |
44 · 10-3 кгм 2 |
156 · 10 -3кгм 2 |
|
Допустимое осевое движение |
±1.25 mm |
||||||||
|
Масса |
0.35 kg |
0.69 kg |
0.89 kg |
0.72 kg |
1.2 kg |
3.0 kg |
1.6 kg |
1.7 kg |
3.2 kg |
