Угловые датчики серия ERM 2400 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:

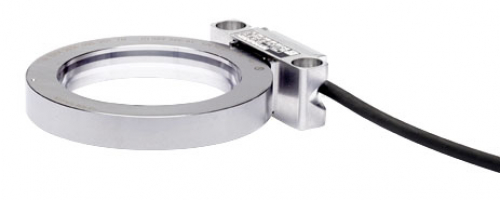

Угловые датчики серия ERM 2400 HEIDENHAIN.
Встраиваемые магнитные датчики.
Встраиваемые магнитные датчики (тип ERM) специально разработаны для использования в производственном оборудовании и станках. Благодаря большому внутреннему диаметру и компактному дизайну эти датчики идеально подходят для:
- ось C токарных станков;
- круговых и поворотных осей (например, регулирование частоты вращения прямого привода или встраивание в коробку скоростей);
- ориентации шпинделя на фрезерных станках или вспомогательных осей.
Техническая характеристика:
|
Характеристики |
AK ERM 2480 |
|
|
Сопряжение |
1 VPP |
|
|
Частота среза -3 дБ |
≥ 300 kHz |
|
|
Период сигнала |
≈ 400 мкм |
|
|
Электрическое подключение* |
Кабель 1 м, с или без муфты, тангенциальный или осевой выход кабеля |
|
|
Длина кабеля |
≤ 150 м (с кабелем HEIDENHAIN) |
|
|
Питание |
5 В постоянного тока ± 0,5 В |
|
|
Текущее требование |
≤ 150 мА (без нагрузки) |
|
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 400 м / с2 (EN 60 068-2-6) ≤ 1000 м / с2 (EN 60 068-2-27) |
|
|
Рабочая Температура |
-10 ° C до +100 ° C |
|
|
Защита EN 60 529 |
IP67 |
|
|
масса |
≈ 0,15 кг (с кабелем) |
|
|
Характеристики |
Барабанный шкаф ERM 2404 |
TTR ERM 2405 |
|
|||
|
Стандарт измерения |
МАГНАДУР; период сигнала ок. 400 мкм |
|||||
|
Количество строк * |
512 |
600 |
900 |
1 024 |
512 |
600 |
|
Ошибка местоположения за |
±18'' |
±15.5'' |
±10.5'' |
±9'' |
±18'' |
±15.5'' |
|
Точность окончания |
±17'' |
±14'' |
±10'' |
±9'' |
±17'' |
±14'' |
|
Ссылка |
Один |
|||||
|
Внутренний диаметр* |
40 mm |
55 mm |
80 mm |
100 mm |
40 mm |
55 mm |
|
Наружный диаметр |
64.37 mm |
75.44 mm |
113.16 mm |
128.75 mm |
64.37 mm |
75.44 mm |
|
Мех. допустимая скорость |
≤ 42 000 об / мин |
≤ 36 000 об / мин |
≤ 22 000 об / мин |
≤ 20 000 об / мин |
≤ 33 000 об / мин |
≤ 27 000 об / мин |
|
Момент инерции ротора |
0,12 · 10 -3кгм 2 |
0,19 · 10 -3кгм 2 |
1,0 · 10 -3кгм 2 |
1,4 · 10 -3кгм 2 |
0.11 · 10 -3кгм 2 |
0,17 · 10 -3кгм 2 |
|
Допустимое осевое движение |
±0.5 mm |
|||||
|
Масса |
0.17 kg |
0.17 kg |
0.42 kg |
0.43 kg |
0.15 kg |
0.15 kg |
