Характеристики:

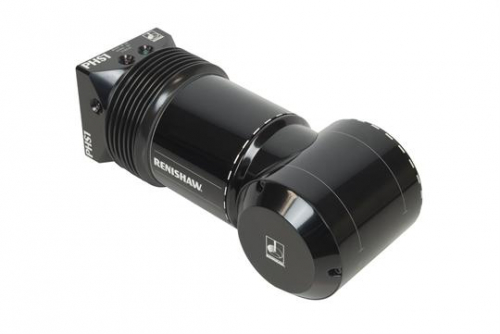

Поворотно-качающаяся головка PHS1 с сервоприводом, обеспечивающим непрерывное движение по двум поворотным осям, позволяет устанавливать датчик практически в любое угловое положение.
Фиксация головки PHS1 в нужном положении выполняется не так, как это имеет место в случае головки PH10 с шаговым угловым позиционированием. Эта головка подводится в окрестность заданного углового положения, и после того как измерение произведено, ее положение (оси) фиксируется одновременно с осями КИМ с тем, чтобы получить точные результаты измерения.
Управление головкой PHS1 осуществляется напрямую от интерфейсной платы в контроллере КИМ. Подробную информацию см. в Руководстве по программированию PHS1.
В эту головку можно устанавливать различные датчики и автоматически производить их смену. В частности, можно производить измерения с помощью обычных контактных триггерных и контактных сканирующих датчиков, а также оптических измерительных датчиков.
Использование сверхдлинных удлинителей позволяет датчикам Renishaw получать доступ к таким элементам измеряемых изделий, которые обычно оказываются недоступными.
Головка имеет встроенный механизм защиты, который в случае столкновения с препятствием посылает на машину сигнал останова и, таким образом, предотвращает возникновение недопустимо больших углов отклонения щупа.
Характеристики PHS1
Характеристики | |
Рабочая температура | от 15 до 40 °C |
Масса* | <3 кг |
Допустимая нагрузка | Суммарная масса датчика и удлинителя 1 кг |
Максимальный момент | 2 Нм |
Момент механической фрикционной муфты | 3 ± 0,5 Нм |
Скорость поворота | 150°/с - максимум, 120°/с - обычный режим |
Угол поворота руки |
Ось D: ±184° Ось E: ±184° |
Угловое разрешение | 0,2 угл. секунды (эквивалентно 0,1 мкм при радиусе 100 мм) |
Защита при столкновении | Сигнал, минимизирующий вероятность повреждения головки при столкновении (инициируется системой точного базирования, расположенной в специальном модуле внутри головки) |
Интерфейс головки | Интерфейсная плата компьютера |
Магазинная система для смены | ACR2 |
* включая удлинитель датчика и разъем точного базирования
