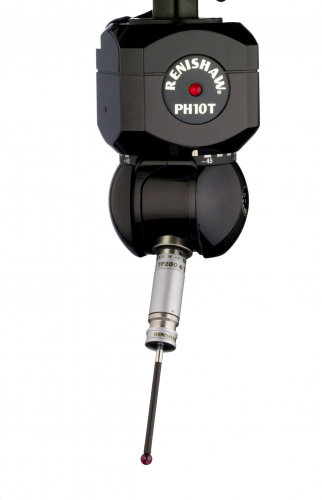

Приводная головка Renishaw PH10T с шаговым изменением угловых координат

Характеристики:

Модель PH10T аналогична модели PH10M, за исключением того, что в ней вместо автоматического стыковочного соединения для крепления датчика используется резьбовое соединение M8.

С этой головкой можно использовать любые удлинители и датчики с резьбовым соединением M8, в частности TP20 и TP200. Головка PH10T полностью совместима с любыми системами для автоматической смены контактных и измерительных модулей.

Характеристики PH10T

Длина	103 мм
Ширина	62 мм
Вес	645 г
Способ крепления датчика	Резьбовое соединение M8 (2 провода)
Способ крепления головки	Хвостовик для стыковки с КИМ
Используемый контроллер	PHC10-3
Повторяемость позиционирования	0,4 мкм (0,00002 дюйма), определяется при расстоянии 48 мм (эквивалентно датчику TP2 и щупу PS1R)
Общее количество дискретных положений	720
Макс. рекомендуемый крутящий момент	0,45 Нм
Удлинитель, максимальная длина	300 мм (11,8 дюйма) при использовании удлинителя PEL4
