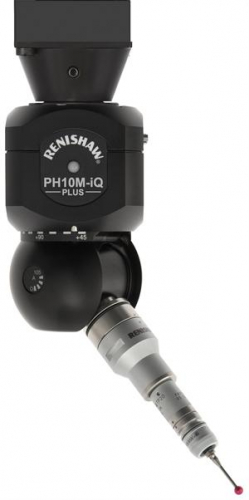

Приводная головка Renishaw PH10MQ с шаговым изменением угловых координат

Характеристики:

Головка PH10MQ является разновидностью головки PH10M и может быть установлена непосредственно в пиноль. Эта головка обеспечивает повышенную жесткость установки датчика, так как ее поворотная ось B оказывается полностью утопленной в пиноль, а наружи находится только ось A.

Характеристики PH10MQ

Длина	73 мм
Ширина	80 мм
Вес	730 г
Способ крепления датчика	Многоконтактное автоматическое стыковочное соединение
Способ крепления головки	Непосредственно в пиноль
Используемый контроллер	PHC10-3
Повторяемость позиционирования	0,4 мкм (0,00002 дюйма), определяется при расстоянии 62 мм
Общее количество дискретных положений	720
Макс. рекомендуемый крутящий момент	0,45 Нм
Удлинитель, максимальная длина	300 мм (11,8 дюйма) при использовании удлинителя PAA3 450 мм (17,7 дюйма) с использованием удлинителя PAACF – только по специальному заказу
