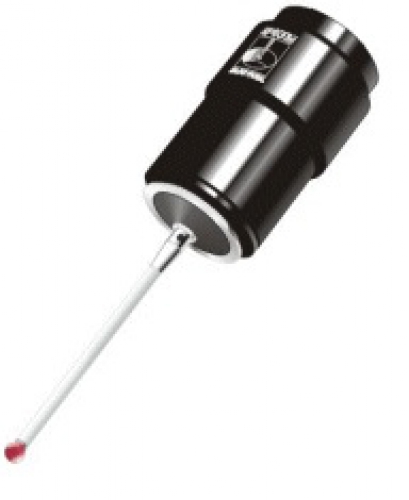

Cканирующие аналоговые датчики SP600, SP600M и SP600Q Renishaw
Характеристики:
О системах SP600
Существует три типа сканирующих контактных систем SP600, отличающихся исключительной гибкостью в эксплуатации. Каждая система включает в себя сам датчик, интерфейсную плату для связи с компьютером и магазин для замены контактных модулей (модулей щупов).
| SP600 | SP600M | SP600Q | |
|---|---|---|---|
 |
 |
 |
|
| Длина | 89 мм | 107,5 мм | 98 мм |
| Вес | 172 г | 216 г | 299 г |
| Способы монтажа | Переходники, соответствующие используемому зажимному приспособлению, переходнику хвостовика или хвостовику КИМ | Автоматическое стыковочное соединение Renishaw: PH10M, PH10MQ или PH6M | Непосредственная установка в пиноль КИМ |
Особенности и преимущества
- Сканирование при скоростях до 300 мм/с, быстрый сбор данных о координатах точек и высокое быстродействие
- Низкое усилие в точке контакта позволяет сканировать самые разные изделия
- Устойчивая к внешним воздействиям конструкция выдерживает столкновения умеренной силы
- Низкая стоимость владения при исключительно высоком сроке службы, превышающем 50 000 часов работы
- Малый вес, высокая жесткость конструкции и вязкостное демпфирование обеспечивают превосходные динамические характеристики
Характеристики системы SP600
| Используемый интерфейс | Плата AC1 или AC2 (аналогово-цифровой преобразователь), устанавливаемая в компьютер (опция) |
| Особенности датчика | Измерения по 3 осям (X, Y, Z); линейное и параллельное движение по всем осям |
| Диапазон измерений | ±1 мм (±0,04 дюйма) (X, Y, Z) |
| Диапазон перебега | Оси X, Y и –Z защищены посредством соединения, обеспечивающим точное базирование |
| Разрешение | 0,1 мкм (0,000004 дюйма) с дополнительной интерфейсной платой AC2 0,5 мкм (0.00002 дюйма) с дополнительной интерфейсной платой AC1 |
| Жесткость пружины | 1,2 Н/мм, номинальное значение (X, Y и Z) |
| Демпфирование | Обычно 20% (X, Y, Z) при 23 °C |
| Рабочая температура | От 10 °C (50 °F) до 40 °C (104 °F) |
| Электропитание | от +12 до -12 В, 5 В (±10%) |
| Выходы (X,Y,Z) | Пропорциональные аналоговые; коэффициент для выходного напряжения: от 4 до 8,5 В/мм |
| Серия щупов | Щупы с резьбой М4 |
