Характеристики:

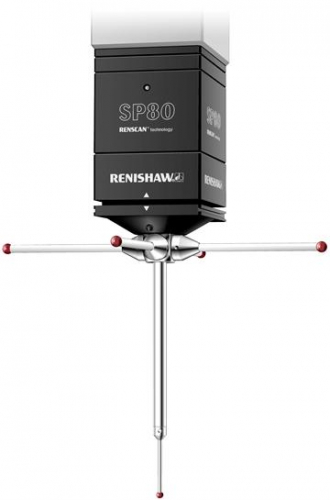

Устанавливаемые в пиноль сканирующие датчики SP80 and SP80H обеспечивают в своей категории превосходные характеристики сканирования, а также повышение производительности благодаря широким возможностям работы с длинными щупами.
Датчик SP80 устанавливается в стандартные вертикальные пиноли и может работать со щупами (в том числе звездообразными) длиной до 800 мм и массой до 500 г. Датчик SP80H устанавливается в горизонтальный пиноль и может работать со щупами (в том числе звездообразными) длиной до 500 мм и массой до 300 г
В датчиках SP80 и SP80H реализован один и тот же принцип конструкции. Обе модели представляют собой пассивный сканирующий датчик, который использует цифровую шкалу и считывающие головки с разрешением 20 нм. Такие датчики обеспечивают исключительно высокие результаты сканирования, причем даже при использовании длинных щупов.
В случае датчика SH80 система смены щупа с точным базированием позволяет выполнять изменение положения щупа с высокой повторяемой точностью и выбирать для конкретного элемента оптимальный щуп; при этом повторная калибровка датчика не требуется. Использование держателя SH80K позволяет включать и выключать подачу питания на датчик без необходимости повторного выставления его в исходное положение.
Подробнее см. соответствующую техническую статью о датчике SH80.
SP80 |
SP80H |
|
Установка в пиноль |
Оправка KM80 – для установки с точным базированием датчика SP80 в пиноль 80 мм2 (3,15 дюйма2) (стандартная комплектация) Переходная пластина KM6080 – для установки с точным базированием держателя 80 мм2 датчика SP80 в пиноль 60 мм2 (опция) Оправка SM80 – для установки в хвостовик; предлагаются другие специальные оправки |
Оправка KM80 – для установки с точным базированием датчика SP80 в пиноль 80 мм2 (3,15 дюйма2) (стандартная комплектация) Оправка SM80 – для установки в хвостовик; предлагаются другие специальные оправки |
Способ подключения |
|
|
Особенности датчика | Сканирующий датчик сверхвысокой точности с аналоговым измерением по 3 осям (±PX, ±PY, ±PZ)* | Сканирующий датчик сверхвысокой точности с аналоговым измерением по 3 осям (±PX, ±PY, ±PZ)* |
Диапазон измерений |
Измерения по 3 осям: ±2,5 мм (±0,12 дюйма) (по PX, PY и PZ)* |
±2,5 мм (±0,12 дюйма) (по PX*, PY*) Не менее ±1,25 мм (±0,05 дюйма) по PZ* |
Защита от перебега |
Защита по осям PX*и PY* обеспечена расстыковкой соединения точного базирования на держателе SH80 Защита по оси PZ* обеспечена за счет конструкции с механическим жестким упором |
Защита по осям PX*и PY* обеспечена расстыковкой соединения точного базирования на держателе SH80 Защита по оси PZ* обеспечена за счет конструкции с механическим жестким упором |
Разрешение шкал | < 0,02 мкм (0,0000007 дюйма) |
< 0,02 мкм (0,0000007 дюйма) |
Жесткость пружины |
Прибл. 1,8 Н/мм по X, Y и Z |
Прибл. 1,8 Н/мм по X, Y Прибл. 2,5 Н/мм по Z |
Масса |
SP80, без оправки и держателя щупа: 806 г (30,3 унции) Держатель щупа SH80: 185 г (6,53 унции) Оправка KM80 для установки в пиноль: 110 г (3,88 унции) |
SP80, без оправки и держателя щупа: 806 г (30,3 унции) Держатель щупа SH80: 185 г (6,53 унции) Оправка KM80 для установки в пиноль: 110 г (3,88 унции) |
Электропитание |
Датчик: от +9 В до +18 В, не более 300 мА пост. тока Система: +5 ± 0,25 В при макс. 1 А пост. тока |
Датчик: от +9 В до +18 В, не более 300 мА пост. тока Система: +5 ± 0,25 В при макс. 1 А пост. тока |
Выходы (PX,PY,PZ)* |
Аналоговый квадратурный сигнал амплитудой 1,5 ± 0,25 В (Vpp) (номинальное опорное напряжениe 2,5 В - пересечение нуля). |
Аналоговый квадратурный сигнал амплитудой 1,5 ± 0,25 В (Vpp) (номинальное опорное напряжениe 2,5 В - пересечение нуля). |
Серия щупов |
M5 Renishaw Вес не более 500 г (несбалансированный) |
M5 Renishaw Вес не более 300 г (несбалансированный) |
Магазинная система для смены | Ячейки SCP80, устанавливаемые в систему MRS Ячейки, устанавливаемые в систему MRS для щупов, обращенных назад |
* Буква P указывает на то, что это ось датчика, а не машины
** Тестирование выполнено на КИМ с объемной точностью 0,48 мкм + L/1000
