Устройство TP20 представляет собой 5- или 6-осевой контактный механический триггерный датчик (датчик касания) с системой точного базирования. Двухблочная конструкция включает в себя установочный модуль (корпус датчика) и сменный измерительно-контактный модуль (модуль щупа), которые соединяются между собой посредством магнитного соединения с точным базированием, обеспечивающим высокую повторяемость при установке. Такое решение дает возможность выполнять смену контактных модулей как в автоматическом, так и в ручном режиме без повторной калибровки наконечников щупов, что существенно сокращает время выполнения измерений.
Обеспечивая целый диапазон усилий срабатывания, эти модули позволяют оптимальным образом выбирать характеристики датчика для выполнения конкретной задачи. Предлагается набор различных удлинителей, а также модуль, работающий в 6 направлениях. В контактный модуль можно непосредственно устанавливать щупы серии M2 компании Renishaw.
Система ТР20 подходит для модернизации КИМ и совместима с существующими интерфейсами контактных триггерных датчиков, удлинителями и переходниками.
Комплектация системы

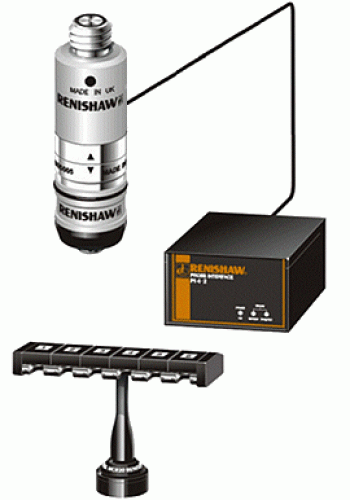

В состав системы TP20 входят следующие компоненты:
Направление измерений |
Все модули за исключением 6-осевого 6W |
±X, ±Y, +Z ±X, ±Y, ±Z |
Используемый интерфейс | PI4-2, PI7-2, PI200, UCC | |
Разброс величины отклонения щупа перед срабатыванием (лепестковый эффект) |
LF SF/EM1/EM2 MF EF 6W |
±0,60 мкм (± 0,000023 дюйма) ±0,80 мкм (± 0,000032 дюйма) ±1,00 мкм (± 0,000039 дюйма) ±2,00 мкм (± 0,000079 дюйма) ±1,50 мкм (±0,000058 дюйма) |
Однонаправленная повторяемость |
LF/SF/EM1/EM2 MF EF 6W |
±0,35 мкм (± 0,000014 дюйма)
±0,50 мкм (± 0,000020 дюйма) ±0,65 мкм (± 0,000026 дюйма) ±100 мкм (± 0,0000395 дюйма) |
Повторяемость при смене модулей щупов |
MCR20 В ручном режиме |
±0,50 мкм (± 0,000020 дюйма)
±1,00 мкм (± 0,000040 дюйма) |
Серия щупов | M2 | |
Крепление | Резьба M8 |
