Система REVO Renishaw для измерений по 5 осям
Характеристики:

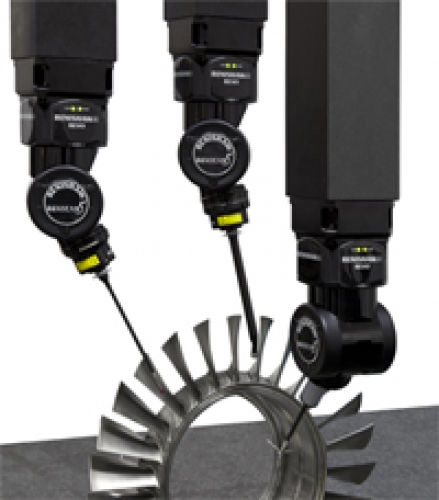

REVO представляет собой новую динамическую систему компании Renishaw, включающую в себя измерительную головку и контактный датчик. Это новаторское изделие, которое позволяет достигать максимальной производительности КИМ, сохраняя при этом неизменно высокую точность сканирования.
В знак признания того, что революционная технология измерений по 5 осям обеспечила радикальные преимущества при выполнении контроля деталей на КИМ, системе REVO было присуждено три международные премии в области техники:
- Most Innovative Product Platinum Award (Платиновая премия за самый новаторский продукт) на выставке ENGIMACH 2010
- Innovation Micron d'or Award (Премия за инновации "Золотой микрон") на выставке Micronora 2008
- Лучший продукт или система для контроля качества на выставке MWP 2008
В системе REVO используются синхронизированные перемещения и технология измерений Renscan5™ в целях сведения к минимуму динамических ошибок КИМ при сверхвысоких скоростях сканирования.
Эта задача решается путем выполнения головкой REVO быстрых перемещений в то время, как происходит медленное перемещение КИМ. Применение гибкой системы с использованием датчика со "считывающим наконечником" (tip sensing) позволяет еще больше повысить точность и эксплуатационную гибкость системы. Указанные возможности дополняет съемная конструкция контактной измерительной системы, используемая в сочетании с недорогим магазином для смены датчиков.
Контроллеры
В контроллере UCC2 для КИМ компании Renishaw, представляющем собой базовый компонент системы измерений по 5 осям, использована технология Renscan5. Две из этих осей являются поворотными и относятся к пинолю КИМ. Запатентованное программное обеспечение, используемое в UCC-контроллере, поддерживает уникальный набор команд перемещения, синхронизацию и возможности измерений по 5 осям.
Для достижения высоких скоростей сканирования необходимо, чтобы в системе измерения по 5 осям был обеспечен полностью встроенный контур управления. Эта задача решается за счет использования контроллера UCC2 и системы SPA2-2 компании Renishaw.
К началу
Варианты контактных измерительных систем для REVO
