Характеристики:

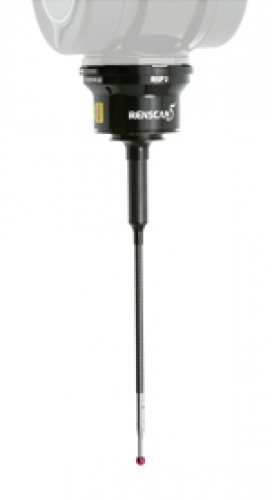

RSP2 представляет собой специальный облегченный датчик со "считывающим наконечником", предназначенный для использования в системах REVO; этот датчик обеспечивает выполнение 2-координатного сканирования (x, y) и контактные измерения по 3-м координатам. Датчик RSP2 имеет универсальную конструкцию корпуса, которая допускает установку целого ряда держателей щупов различной длины, с зоной досягаемости вплоть до 500 мм.
Датчик RSP2 имеет универсальную конструкцию корпуса, которая допускает установку целого ряда держателей щупов различной длины, с зоной досягаемости от 175 (минимум) до 500 мм (максимум).
Принцип работы датчика RSP основан на использовании встроенного лазера, пучок которого направляется на рефлектор, установленный на наконечнике щупа. При касании детали щуп изгибается, и рефлектор при этом смещается. Изменение траектории отраженного лазерного пучка регистрируется позиционно-чувствительным детектором. Точное положение щупа при этом известно, поскольку рефлектор и шарик щупа находятся рядом. Износ щупа сводится к минимуму благодаря тому, что при сканировании требуются низкие усилия срабатывания.
В целях обеспечения приемлемых характеристик по точности в программном пакете UCCServer налагаются ограничения на выбор типа щупа, используемого в датчике RSP2.
