Регулируемая головка Renishaw MH20 для контактных модулей датчика ТР20
Характеристики:

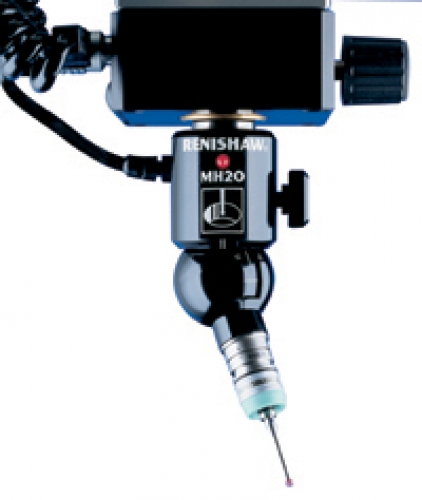

Устройство MH20 представляет собой регулируемую вручную головку, в которой предусмотрено крепление точного базирования для контактного модуля TP20.
Ось A поворачивается в плоскости X-Y в диапазоне ±315°. Ось В поворачивается в плоскости Z в диапазоне ±93°. Регулировочный винт обеспечивает фиксацию шарнирного соединения в любом положении в пределах возможного поворота головки.
Калибровка обязательна после каждого случая регулировки головки, однако модули TP20 могут заменяться с повторяемой точностью установки при условии, что калибровка уже была выполнена, а повторная регулировка головки не имела места.
Характеристики MH20
| Характеристики | |
|---|---|
| Длина | 731 мм |
| Диаметр | 31,5 мм |
| Вес | 100 г |
| Способ крепления датчика | Патрон с кинематической связью (система точного базирования), совместимый с TP20 |
| Способ крепления головки | Хвостовики серии MS/T |
| Используемый интерфейс | PI 4-2 |
| Количество гнезд датчика | 1 |
| Индикатор состояния датчика | 1 светодиод |
| Разъем для кабеля | 5-контактный DIN-разъем |
| Поворот по оси A | Поворот на ±93° (без пошагового перемещения) |
| Поворот по оси B | Поворот на ±300° (без пошагового перемещения) |
| Удлинитель, максимальная длина | Удлиненный модуль EM2 - 75 мм (2,95 дюйма) |
