Ручная головка с шаговым изменением углового положения Renishaw MH20iРучная головка с шаговым изменением углового положения Renishaw MH20i для контактного модуля TP20
Характеристики:

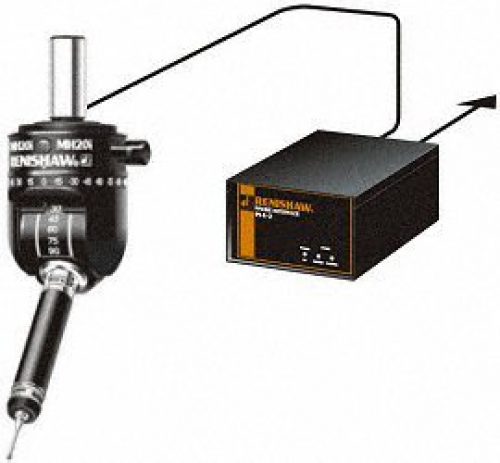

Устройство MH20i представляет собой ручную головку с шаговым изменением углового положения, в которой предусмотрено крепление точного базирования для контактного модуля TP20 с пошаговым поворотом по двум осям.
Ось A поворачивается в плоскости X-Y в диапазоне ±180°. Ось В поворачивается в плоскости Z в диапазоне ±90°. Специальный рычажок обеспечивает фиксацию головки в одном из 168 положений с высокой повторяемостью, с шагом 15°.
В эту головку могут устанавливаться любые модули серии TP20; при смене этих модулей повторная калибровка не требуется при условии, что уже была выполнена калибровка в каждом положении с каждой комбинацией щуп/модуль.
Характеристики MH20i
| Характеристики | |
|---|---|
| Длина | 61 мм |
| Диаметр | 48 мм |
| Вес | 210 г |
| Способ крепления датчика | Патрон с кинематической связью (система точного базирования), совместимый с TP20 |
| Способ крепления головки | Хвостовики серии MS |
| Используемый интерфейс | PI 4-2 |
| Количество гнезд датчика | 1 |
| Индикатор состояния датчика | 1 светодиод |
| Разъем для кабеля | 5-контактный DIN-разъем |
| Поворот по оси A | От 0° до 90° с повторяемым шагом 15° |
| Поворот по оси B | 180° с повторяемым шагом 15° |
| Повторяемость позиционирования | 1,5 мкм (0,00006 дюйма) (при установке TP20 и щупа длиной 10 мм) 2,5 мкм (0,0001 дюйма) (удлиненный модуль EM2 и щуп длиной 10 мм) |
| Удлинитель, максимальная длина | Удлиненный модуль EM2 - 75 мм (2,95 дюйма) |
