Цилиндрические щупы Renishaw

Характеристики:

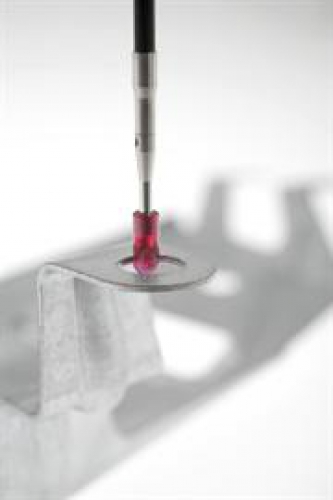

Щупы этого типа используются для контактных измерений отверстий в листовом металле, штампованных деталях и тонких заготовках, когда невозможно обеспечить надежный контакт щупами с шариками. Кроме того, ими можно измерять различные резьбовые элементы и определять положение центров резьбовых отверстий, обработанных метчиком.

Цилиндрические щупы со сферическим концом позволяют выполнять в полном объеме калибровку и измерения по осям Х, Y и Z. Это делает возможным контроль как кромки, так и поверхности (по всем трем осям).

Принцип построения наименований

M2 CYL D3 SLVS L13 EWL4

Щуп с цилиндрическим наконечником с резьбой M2, с измерительным элементом диаметром 3 мм, изготовленным из стали-серебрянки. Общая длина: 13 мм; эффективная рабочая длина (ЭРД): 4 мм.
