Щупы с дисковым наконечником Renishaw

Характеристики:

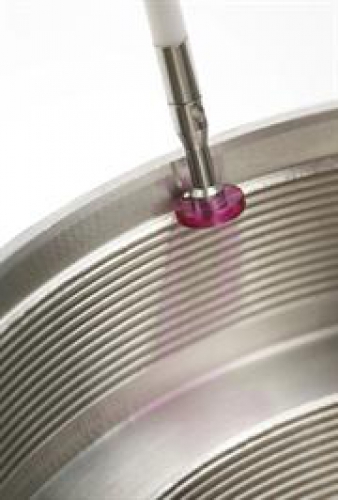

Такие щупы представляют собой "сечения" шариков высокой степени сферичности, они используются для измерения выточек и канавок внутри отверстий, которые могут быть недосягаемы для звездообразных щупов.

Хотя контактное измерение "сферическим краем" простого диска практически аналогично контактным измерениям на экваторе большого шарика щупа или же вблизи него, однако, для контакта доступна лишь малая часть поверхности этого шарика. Поэтому диски меньшей толщины требуют более точного выставления по углу с тем, чтобы обеспечить нужный контакт поверхности диска с элементом, параметры которого измеряются.

Простой диск требует выполнения процедуры калибровки только на одном диаметре (обычно в эталонном кольце), но позволяет проводить результативные измерения лишь в направлениях Х и Y.

Добавление "валика на конце радиуса" позволяет калибровать щуп по оси Z и следовательно, выполнять измерения по этой оси, при условии что центр "валика на конце радиуса" находится за пределами диаметра датчика.

Валик на конце радиуса может калиброваться на сфере или на плоскопараллельной концевой мере. Вращение и фиксация диска относительно его центральной оси позволяет позиционировать "валик на конце радиуса" с учетом решаемой задачи.

Диски могут также иметь по центру резьбу для крепления центрального щупа, дающего дополнительную возможность выполнять измерения дна глубоких отверстий (где доступ диска может быть ограниченным).

Щупы с дисковым наконечником выпускаются с разными диаметрами и толщиной; они могут быть изготовлены из стали, рубина или керамики.

В общем случае, не рекомендуется использовать щупы с дисковыми наконечниками на станках.

Принцип построения наименований

M2 DSC D18 SLVS T2.2 L2.6 BR-Y

Щуп с дисковым наконечником с резьбой М2, диаметром диска: 18 мм. Диск изготовлен из стали-серебрянки; толщина диска: 2,2 мм; длина от установочной поверхности до центра диска: 2,6 мм. Сокращение BR относится к шарикам/роликам (balls/rollers), далее следует указание на их наличие: да (Y) или нет (N).
