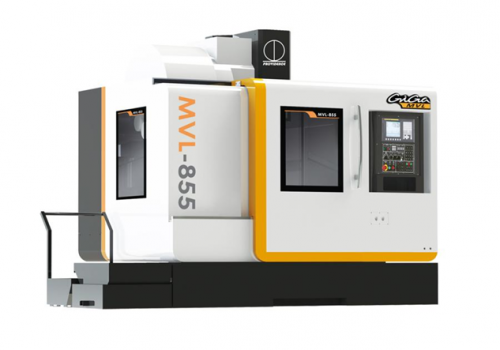

3-х осевой вертикальный обрабатывающий центр Providence MVL 855 (Тайвань)

Характеристики:

	Ед. изм.	MVL-855
Ход
ось X	мм	850
ось Y	мм	550
ось Z	мм	550
Расстояние от хвостовика шпинделя до стола	мм	120-670
Расстояние между центром шпинделя и направляющей стойки	мм	600
Пролет
ось X пролет/ширина	мм	340/35
ось Y пролет/ширина	мм	605/45
ось Z пролет/ширина	мм	450/45
Винт
размер X/Y/Z	мм	Ф40
шаг	мм	12
Рабочая поверхность
Размер	мм	1000*510
Т-паз (Школво расстояние)	мм	184100
Макс. нагрузка	кг	500
Шпиндель
Скорость шпинделя	об/мин	8000/10000
Тип передачи		ременная
Двигатель шпинделя	кВт	7,5/11
Серводвигатель оси X/Y/Z	кВт	2/2/3,5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	70
Подача
Быстрая подача X/Y/Z	м/мин	30/30/24

Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		карусельный манипуляторный
Кол-во инструментов	шт	20/24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	100/160 (80/140)
Время смены инструмента	сек	2,5/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	31302100 2500
Вес	кг	5500

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL 855

Вертикальный центр с ЧПУ MVL 855 с 3-мя осями — это высококлассное современное оборудование. Размеры рабочей поверхности при степени нагрузки 500 кг составляют 1000x510 мм. Бесперебойное функционирование и структурная жесткость на высоких скоростях обработки — несомненное преимущество данного устройства.

Масса станка равна 5,5 тонны. Контроллер Fanuc 0i-MD управляет работой станка, обеспечивает быстрое функционирование. Благодаря смазочно-охлаждающей жидкости (СОЖ), которая подается в рабочую зону, поддерживается постоянный и оптимальный режим температуры.

При мощности 7,5 кВт частота вращения шпинделя равна 8000 об/мин в комплектации стандартного типа. Благодаря ременной передаче осуществляется плавная работа двигателя шпинделя. Быстродействие данного станка равно 30 м/мин на осях X и Y, и 24 м/мин на оси Z при линейном ходе 850 мм, 550 мм и 550 мм.

Металлообрабатывающие станки с ЧПУ Providence MVL 855 имеют возможность опционального расширения для увеличения производительности и быстродействия в работе устройства. В базовой комплектации полностью готово к эксплуатации. Изготовленные изделия будут обладать высокой точностью и идеально гладкой поверхностью.
