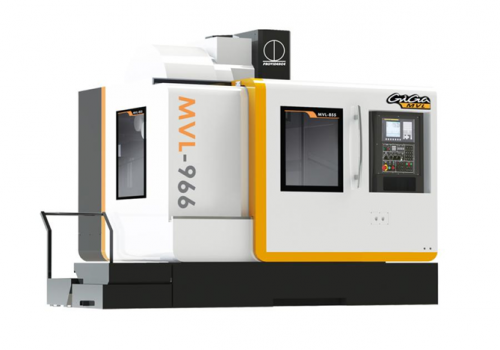

3-х осевой вертикальный обрабатывающий центр Providence MVL 966 (Тайвань)

Характеристики:

	Ед. изм.	MVL-966
Ход
ось X	мм	900
ось Y	мм	600
ось Z	мм	600
Расстояние от хвостовика шпинделя до стола	мм	120-720
Расстояние между центром шпинделя и направляющей стойки	мм	680
Пролет
ось X пролет/ширина	мм	350/35
ось Y пролет/ширина	мм	650/45
ось Z пролет/ширина	мм	450/45
Винт
размер X/Y/Z	мм	Ф40
шаг	мм	12
Рабочая поверхность
Размер	мм	1000*550
Т-паз (Школво расстояние)	мм	184125
Макс. нагрузка	кг	600
Шпиндель
Скорость шпинделя	об/мин	60-8000
Тип передачи		ременная
Двигатель шпинделя	кВт	7,5/11
Серводвигатель оси X/Y/Z	кВт	2/2/3,5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	70
Подача
Быстрая подача X/Y/Z	м/мин	36/36/30
Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		карусельный манипуляторный
Кол-во инструментов	шт	20/24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	80/140
Время смены инструмента	сек	2/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	34002100 2600
Вес	кг	5800

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL 966

Модель MVL 966 - 3-х осевой станок с ЧПУ, выпущенный компанией Providence характеризуется структурной жесткостью на высоких скоростях обработки. Рабочая поверхность данного металлообрабатывающего центра с ЧПУ равна 1000x550 мм при максимальной степени нагрузке в 600 кг.

Плата-контроллер марки Fanuc 0i-MD обеспечивает высокоскоростную и высокоточную работу оборудования, вес которого составляет 5,8 тонн. СОЖ — смазочно-охлаждающая жидкость подается в рабочую зону для поддержания в ней необходимой температуры в стабильном состоянии.

Частота вращения шпинделя в ходе работы может увеличиваться от 60 до 8000 об/мин при мощности в 7,5 кВт в стандартной комплектации. Тип передачи — ременная. Она обеспечивает плавность и бесшумность в работе двигателя шпинделя. Быстродействие данного станка составляет 36 м/мин на осях X и Y, и 30 м/мин на оси Z при линейном ходе 900 мм, 600 мм и 600 мм.

Станки с ЧПУ для обработки металла Providence MVL 966 являются современным и качественным оборудованием. Опциональное расширение комплектации аппарата позволит еще больше усовершенствовать и ускорить его работу, но и в базовой комплектации станок полностью готов к функционированию.
