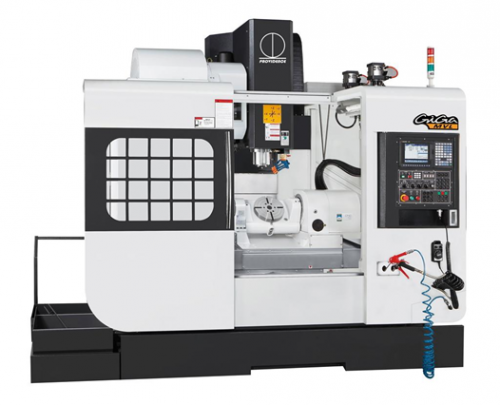

5-ти осевой вертикальный многоцелевой станок Providence MVL-25X (Тайвань)

Характеристики:

	Ед. изм.	MVL-25X
Ход
ось X	мм	600
ось Y	мм	550
ось Z	мм	420
Расстояние от хвостовика шпинделя до стола	мм	100-520
Расстояние между центром шпинделя и направляющей стойки	мм	680
Пролет
ось X пролет/ширина	мм	340/35
ось Y пролет/ширина	мм	605/45
ось Z пролет/ширина	мм	450/45
Винт
размер X/Y/Z	мм	Ф40
шаг	мм	12
Ось A
Индексирование		-30°~+120°
Ось С
Размер	мм	Ф250
Макс. нагрузка на рабочую поверхность	кг	75
Шпиндель
Скорость шпинделя	об/мин	35~10000
Тип передачи		DDS
Двигатель шпинделя	кВт	7,5/11
Серводвигатель оси X/Y/Z	кВт	2/2/3.5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	70
Подача
Быстрая подача X/Y/Z	м/мин	30/30/24
Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		манипуляторный
Кол-во инструментов	шт	24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	80/140
Время смены инструмента	сек	2,5/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	313021002650
Вес	кг	6000

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL-25X

Высокотехнологичный 5-ти осевой обрабатывающий станок MVL-25X фирмы Providence с карусельным устройством для автоматической смены инструмента. Вес данного металлообрабатывающего станка с ЧПУ равен 6 тоннам. Габаритные размеры 3130*2100*2650 мм. Максимально допустимая степень нагрузки на ось C составляет 100 кг.

Плата управления Fanuc 0i-MD упрощает работу с оборудование путем улучшения процесса автоматизации. Станок оснащен насосом для подачи СОЖ, благодаря чему в рабочей зоне поддерживается стабильный температурный режим.

Величина скорости быстрой подачи X/Y/Z составляет 30/30/24 мм/мин, линейный ход X 600 мм, Y 550 мм и Z 420 мм. Шпиндель развивает скорость вращения от 35 до 10000 оборотов в минуту, при мощности шпиндельного двигателя в 7,5 кВт. DDS передача обеспечивает плавность работы станка и при финишной обработке детали исключает операцию последующей шлифовки. Данный тип передачи установлен в стандартной комплектации.

MVL-25X — это новейшее, современное оборудования. Центры с ЧПУ для обработки металла Providence MVL-25X гарантированно обеспечат высокое качество изделий. Расширение инструментария оборудования позволит улучшить технические характеристики станка, увеличив при этом возможности при эксплуатации оборудования.
