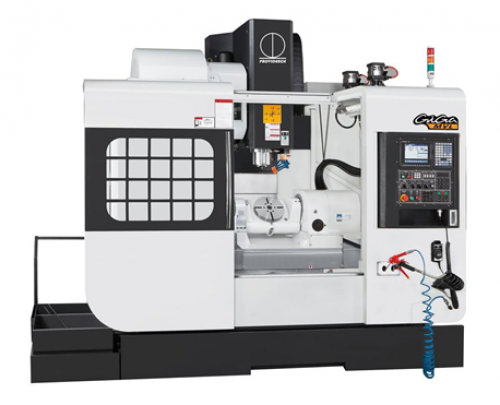

5-ти осевой вертикальный многоцелевой станок Providence MVL-40X (Тайвань)

Характеристики:

	Ед. изм.	MVL-40X
Ход
ось X	мм	1000
ось Y	мм	600
ось Z	мм	4280
Расстояние от хвостовика шпинделя до стола	мм	120-600
Расстояние между центром шпинделя и направляющей стойки	мм	910
Пролет
ось X пролет/ширина	мм	325/35
ось Y пролет/ширина	мм	650/45
ось Z пролет/ширина	мм	450/45
Винт
размер X/Y/Z	мм	Ф40
шаг	мм	12
Ось A
Индексирование		-30°~+120°
Ось С
Размер	мм	Ф400
Макс. нагрузка на рабочую поверхность	кг	100
Шпиндель
Скорость шпинделя	об/мин	35~10000
Тип передачи		DDS
Двигатель шпинделя	кВт	7,5/11
Серводвигатель оси X/Y/Z	кВт	2/2/3.5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	70
Подача
Быстрая подача X/Y/Z	м/мин	30/30/24
Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		манипуляторный
Кол-во инструментов	шт	24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	80/140
Время смены инструмента	сек	2,5/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	340022002760
Вес	кг	7000

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL-40X

Станок с ЧПУ для обработки металла MVL-40X производства компании Providence имеет 5 осей. Общий вес данного вертикального центра составляет 7 тонн при максимальной нагрузке на ось C в 100 кг. Габаритные размеры равны 3400*2200*2760 мм.

Управляющая плата Fanuc 0i-MD улучшает процесс автоматизации и упрощает работу с данным оборудованием. Имеется насос для подачи СОЖ (смазочно-охлаждающей жидкости). Она равномерно поступает в рабочую зону предотвращает перепад температур.

Скорость рабочей подачи - 30 м/мин на осях X и Y, и 24 м/мин на оси Z при величине линейного хода 1000 мм на X, 600 мм на Y и 4280 на оси Z. Шпиндель при вращении развивает скорость от 35 до 10000 об/мин при мощности двигателя шпинделя 7,5 кВт. Мотор DDS, который исключает операцию последующего шлифования при производстве финишной обработке деталей. Данный тип передачи входит в базовую комплектацию.

MVL-40X — это современная модель металлообрабатывающего центра с ЧПУ. Высочайшая точность при работе достигается за счет 5-ти осевой системы координат. Возможность опционального расширения комплектации позволяет улучшить технические составляющие и обеспечить еще более качественное функционирование оборудования.
