Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань)

Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань)

Цена: по запросу

Характеристики:

Рабочий диапазон

Ось X

640 мм

Ось Y

610 мм

Ось Z

680 мм

Стол станка

Количество сменных паллет

2 (6 опция)

Размер стола

400*400 мм
500*500 мм (опц.)

Расстояние между шпинделем и центром стола

100-780 мм

Расстояние между шпинделем и поверхностью стола

50-660 мм

Максимальные габариты заготовки

Ф750*1000 мм для 2APC
Ф750*900 мм для 6APC

Максимальная допустимая нагрузка на стол

500 кг

Крепежные отверстия в паллете

M16*25L З=80мм

Минимальная степень деления  поворотного стола

0,001 °

Скорость поворотно-делительного механизма

1,1  сек / 90 градусов

Зажимная система паллеты

механическая блокировка

Усилие зажима паллеты

9,8 кН на 4 конуса

Усилие затяжки оси B

3500 Нм

Шпиндель

Скорость шпинделя

40-15000 об/мин
40-20000 об мин (опц.)

Номинальный крутящий момент шпинделя

200 Нм (2 мин.)
150 Нм (15 мин.)

Ускорение шпинделя

3,2 сек (0-15000 об/мин)

Конус шпинделя

ISO 7/24 Конус  NT №40

Подача СОЖ через шпиндель

3 МПа

Подача

Быстрая подача (X/Y/Z)

60000 мм/мин

Рабочая подача (X/Y/Z)

20000 мм/мин

Частота вращения стола

33,3 об/мин

Направляющие (X/Y/Z)

роликовые опоры качения

Ускорение (X/Y/Z)

1 G+

Размер шариково-винтовой передачи

Ф 40 мм

Устройство автоматической мены инструмента

Тип хвостовика инструмента

CAT-40, BBT-40 (опц.)

Тип инструментальной оправки для автоматической смены

CAT-40, JIS-40 (опц.)

Кол-во мест

80
120 (опц.)
220 (опц.)

Максимальный диаметр инструмента:
при полном магазине
при пустом соседнем гнезде


Ф 95 мм
Ф185

Максимальная длина инструмента

400 мм

Максимальный вес инструмента

8 кг

Система выборки инструмента

Случайная/фиксированная

Время непосредственной смены инструмента

1 сек (2,1: тяжелый инструмент задается программой)

Время от стружки до стружки

4,8 сек (5,8: тяжелый инструмент задается программой)

Устройство для автоматической смены паллет (APC)

Кол-во паллет

2
6 (опц.)

Система смены паллет

вращательная

Время замены паллеты

7 сек

Двигатель



Двигатель шпинделя

22 / 15 кВт

Двигатели подачи на ось (X/Y/Z/B)

4,5 / 5,5/ 4,5 / 2,7 кВт

Двигатель насоса подачи смазки

18 Вт

Насос подачи СОЖ на шпиндель

1270 Вт

Насос подачи СОЖ для смыва стружки

1580 Вт

Насос подачи СОЖ через шпиндель

2240 Вт

Насос подачи СОЖ верхнего расположения

600В, 600В

Гидравлический насос

2,23 кВт

Устройства питания



Электрическое напряжение

200-230 В

Подача электроэнергии

45/ 50 кВА (опц. для 6APC)

Давление воздуха

0,6 МПа

Объем воздуха

500 л/мин

Бак для СОЖ



Бак гидроустройства

60 л

Бак СОЖ

550 л

Бак со смазочной жидкостью

1,8 л

Габариты



Габариты станка (Д*Ш*В)

4730*2660*2581 мм

Требуемое пространство для установки  (Д*Ш*В)

5375*3880*2581 мм

Вес станка

11645 кг


Стандартная комплектация

  • Система ЧПУ FANUC 31i:
    •  AICC II на 200 блоков, предпросмотр,
    •  JERK Control, HRV-III привод
    •  Количество одновременно управляемых осей — 4
    • Ввод/вывод программ: Карта памяти (поставляется в комплекте со станком, объем 512 Кб), Ethernet

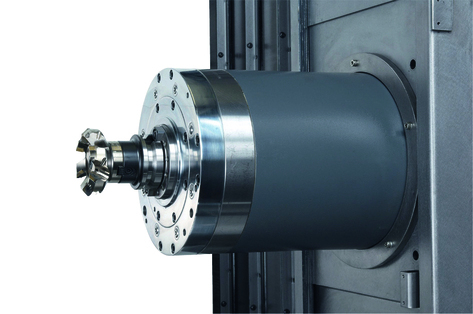

  • Шпиндель ISO 40 — 15 000 об/мин с креплением инструмента BIG PLUS (двойной контакт)
  • Averex -

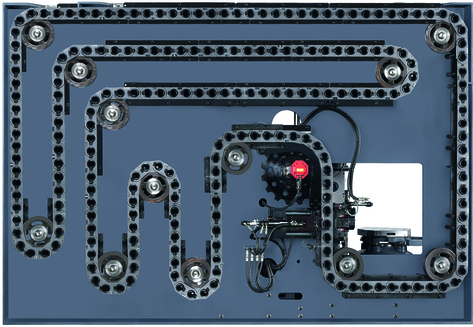

  • Магазин инструмента на 80 позиций, с функцией программирования скорости для смены тяжелых инструментов (включая подготовку для установки 120, 220 позиций)

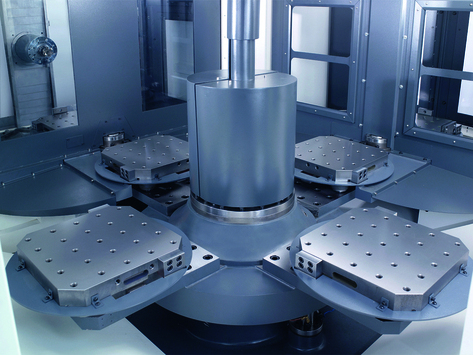

  • 2 сменные паллеты (смена паллет автоматическая) Автоматическая система смазки направляющих
  • Система подачи СОЖ
  • Система подачи СОЖ через шпиндель 20 бар
  • Подача воздуха через шпиндель, для обдува во время реза и при смене инструмента
  • Линейные направляющие фирмы ТНК с роликовыми танкетками (Япония)
  • Система автоматического зажима/разжима инструмента

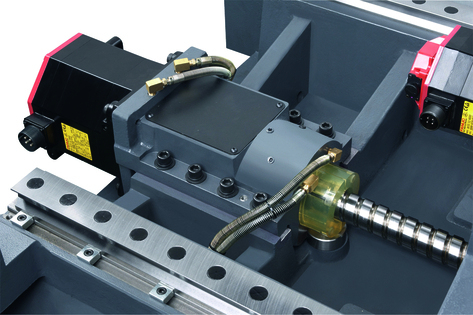

  • Система охлаждения шпинделя и опор ШВП
  • Электронный выносной пульт
  • Теплообменник электрошкафа
  • Освещение рабочей зоны
  • Комплект башмаков и анкерных болтов
  • Руководство пользователя на русском языке

Стандартная комплектация

Опцион

  • Направляющие с покрытием
  • iPad с камерой автоматического слежения
  • Защитная дверь
  • Герметичный шкаф управления
  • Теплообменник для шкафа управления
  • Охладитель для шпинделя и осей X/Y/Z
  • Центральная система воздушно-маслянной смазки
  • Обдув шпинделя при резке
  • Воздушное уплотнение шпинделя
  • Обдув шпинделя
  • Обдув воздухом во время резки
  • 30 бар подача СОЖ через шпиндель
  • Система охлаждения поливом
  • Маслоотделитель
  • Поплавковый регулятор уровня жидкости в баке СОЖ
  • Конвейер с центральным желобом
  • Руководство пользователя i
  • Многоязыковой дисплей
  • Программируемое отслеживание нагрузки на шпиндель
  • Программируемая скорость устройства для автосмены инструментов ( для тяжелых инструментов)
  • Автоматическое включение/выключение
  • 3-х цветный индикатор состояния станка
  • Подсветка люминесцентными лампами
  • Подсветка при установке детали на паллет
  • Шнек для удаления стружки
  • Выравнивающие блоки и регулировочные винты
  • Инструмент для технического обслуживания
  • Руководства по эксплуатации



  • Устройство автоматической смены паллет на 6 паллет
  • Инструментальный магазин на 120 и 220 инструментов
  • Паллет 500*500 мм
  • Верхнеподводные гидравлические руки для зажима
  • Переменный ток для теплообменника электрошкафа
  •  Линейная шкала (X/Y/Z/B)
  • Измерение рабочей детали
  • Автоматическое измерение инструмента
  • Измерение лазерного инструмента
  • Собиратель масляного тумана
  • Поворотный скребок
  • Энергосберегающая функция для авто включения/выключения
  • Сертификат безопасности EN ISO 13849-1
  • Хвостовик  инструмента и инструментальная оправка для автоматической смены

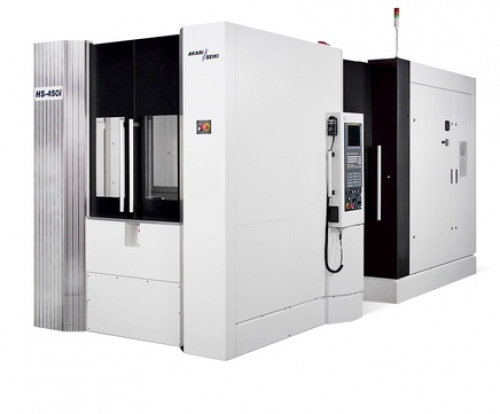

Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань)

Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань) Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань) Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань) Горизонтальный обрабатывающий центр Averex Automation HS-450i (Тайвань)

Описание станка Averex Automation HS-450i

Модель HS-450i 4-х осевой станок, выпущенный компанией Averex Automation, характеризуется высоким уровнем обработки по доступной цене.

Отличительная особенность данного устройства заключается в том, что оно легко и быстро увеличивает производительность деталей от 80 до 220 в сутки. Металлообрабатывающий станок с ЧПУ HS-450i это высококачественное современное оборудование. Благодаря функции автоматической обработки такие станки могут быть использованы для изготовления как больших, так и маленьких партий деталей. Обе палеты (ширина которых 400 и 500 мм) задействованы одновременно, что обеспечивает возможность работы с изделиями нестандартного размера.

Станок с ЧПУ для обработки металла HS-450i весит 12 тонн. С помощью смазочно-охлаждающей рециркулирующей жидкости осуществляется процесс регулировки температуры упорных подшипников, шариковых винтов, шпиндельной головки и сервоустановки оси Y. Точность обработки изделий (до 2,5 микрон) достигается за счет системы воздушно-масляного тумана, которая производит точную и герметичную смазку шпиндельных головок, роликовых направляющих, шариковых винтов,сводя к минимуму процесс теплового расширения деталей.

При производстве станков модели HS-450i применяются высококлассные современные комплектующие, например, такие как:

  • роликовые сверхпрочные направляющие THK;
  • шпиндель с конусом ISO40;
  • шариковые винты компании Tsubak;
  • поворотный стол фирмы Tsudakoma.

Скорость работы станка довольно высокая. Шпиндель вращается с частотой 15000 оборотов в минуту при 22 кВт. мощности. Величина линейного ускорения скорости рабочей подачи до 1 часа на рабочем пространстве 640x610x680 мм минимизирует время простоя. Максимальные габаритные размеры обрабатываемой детали при высоте 1 м. - 750 мм.
