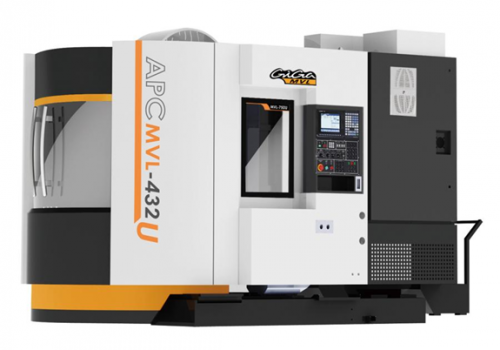

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-432U (Тайвань)

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-432U (Тайвань)

Цена: по запросу

Характеристики:

  • Встроенный гидравлический блок питания и маслоохладительная установка
  • Автоматическое устройство смены паллет
    Как дополнительная опция - возможно управление этим устройство через серводвигатель
    Система продува предназначена для очистки установочных пальцев перед позиционированием паллет; высокая точность позиционирования.
  • Правильно установленный противовес повышает устойчивость.
    Противовес на оси Z имеет направляющий механизм, который позволяет головке шпинделя вращаться более стабильно,  что в свою очередь обеспечивает высокую точность станка.
  • Гарантированная равномерная подача СОЖ
    Помимо равномерного распределения СОЖ, данная система гарантирует плавное движение всех осей.
  • Прочная конструкция суппорта и стола.
    Коробчатый суппорт и стол специально разработаны так, что могут выдержать тяжеловесные детали, это в свою очередь обеспечивает точность обработки станка.



Ед. изм.

MVL-432U

Ход

ось X

мм

400

ось Y

мм

400

ось Z

мм

400

Расстояние от хвостовика шпинделя до стола

мм

100-450

Расстояние между центром шпинделя и направляющей стойки

мм

550

Пролет

ось X пролет/ширина

мм

260/30

ось Y пролет/ширина

мм

500/35

ось Z пролет/ширина

мм

334/35

Винт

размер  X/Y/Z

мм

Ф36

шаг

мм

12

Рабочая поверхность

Размер

мм

400*320

Макс. нагрузка

кг

200*2

Шпиндель

Скорость шпинделя

об/мин

8000/10000

Тип передачи



ременная/DDS

Двигатель шпинделя

кВт

5,5/7,5

Серводвигатель оси X/Y/Z

кВт

1,5/1,5/2

Конус шпинделя



BT40

Диаметр подшипника на шпинделе

мм

60

Подача

Быстрая подача X/Y/Z

м/мин

30/30/24

Скорость рабочей подачи

м/мин

1-10

Устройство автоматической замены инструмента

Тип устройства



манипуляторный

Кол-во инструментов

шт

24

Макс. вес инструмента

кг

15

Макс. длина инструмента

мм

250

Макс. диаметр инструмента

мм

75

Время смены инструмента

сек

2,5/1,8

Автоматическое устройство смены паллет

Время смены

сек

7

Серводвигатель

кВт

2

Индексация

угол

180

Прочее

Подача воздуха

кг/см3

6

Габариты

мм

2400*3000*2850

Вес

кг

5000





Стандартная комплектация

  • Карусельное устройство автоматической смены инструмента
  • Шкаф управления
  • Система продува шпинделя
  • Шпиндель с конусом BT40, 8000об/мин
  • Блок управления с системой контроля теплообмена
  • Рабочее освещение
  • Насос для подачи СОЖ
  • Сигнальная лампа состояния станка
  • Возможность чистки вала шпинделя
  • Ящик с инструментами

Опциональная комплектация

  • Автоматическое устройство смазки шпинделя
  • Манипуляторное устройство смены инструмента
  • 4-х осевой поворотный стол
  • Конвейер для удаления стружки
  • Скорость шпинделя 10000/12000 об/мин
  • Шпиндель с прямым приводом 10000/12000/15000 об/мин
  • Встроенный шпиндель 16000/24000/30000 об/мин
  • Контроллер Fanuc 0i-MD
  • Преобразователь
  • Водонепроницаемое флуоресцентное рабочее освещение
  • Станина с баком СОЖ
  • Оптическая шкала

Описание станка Providence MVL-432U

Модель MVL-432U — вертикальный обрабатывающий центр с функцией автоматической смены паллет, выпущенный компанией Providence. Размер рабочей зоны данного металлообрабатывающего центра с ЧПУ составляет 400x320 мм при максимально допустимой нагрузке в 200 кг. Вес станка равен 5 тоннам.

Контроллер Fanuc 0i-MD и встроенный гидравлический блок питания обеспечивают простоту в управлении и автоматизации. СОЖ (смазочно-охлаждающая жидкость) в рабочую зону поступает равномерно и защищает аппарат от перегрева.

Быстродействие станка составляет 30 м/мин на осях X и Y, и 24 м/мин на оси Z при линейном ходе 400 мм на каждой оси. Шпиндель вращается со скоростью 8000 об/мин, при мощности равной 5,5 кВт в стандартной комплектации. Противовес на оси Z стабилизирует головку шпинделя при вращении, за счет чего увеличивается точность в работе станка.

Центры с ЧПУ для обработки металла MVL-432U фирмы Providence разработаны так, что способны выдержать тяжелые детали. Высокая точность в обработке станка гарантирует получение на выходе качественно обработанных изделий. В стандартной комплектации станок готов к работе, но возможность опционального расширения позволит усовершенствовать характеристики аппарата.
