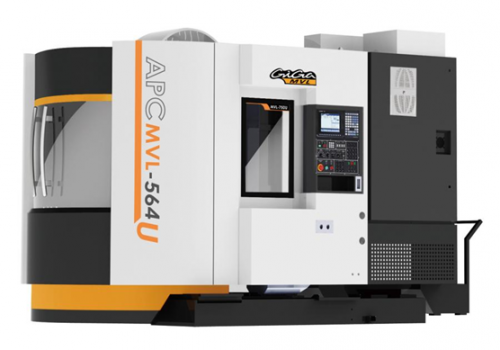

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-564U (Тайвань)

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-564U (Тайвань)

Цена: по запросу

Характеристики:

  • Встроенный гидравлический блок питания и маслоохладительная установка
  • Автоматическое устройство смены паллет
    Как дополнительная опция - возможно управление этим устройство через серводвигатель
    Система продува предназначена для очистки установочных пальцев перед позиционированием паллет; высокая точность позиционирования.
  • Правильно установленный противовес повышает устойчивость.
    Противовес на оси Z имеет направляющий механизм, который позволяет головке шпинделя вращаться более стабильно,  что в свою очередь обеспечивает высокую точность станка.
  • Гарантированная равномерная подача СОЖ
    Помимо равномерного распределения СОЖ, данная система гарантирует плавное движение всех осей.
  • Прочная конструкция суппорта и стола.
    Коробчатый суппорт и стол специально разработаны так, что могут выдержать тяжеловесные детали, это в свою очередь обеспечивает точность обработки станка.​



Ед. изм.

MVL-564U

Ход

ось X

мм

600

ось Y

мм

400

ось Z

мм

400

Расстояние от хвостовика шпинделя до стола

мм

100-450

Расстояние между центром шпинделя и направляющей стойки

мм

550

Пролет

ось X пролет/ширина

мм

260/30

ось Y пролет/ширина

мм

500/35

ось Z пролет/ширина

мм

334/35

Винт

размер  X/Y/Z

мм

Ф36

шаг

мм

12

Рабочая поверхность

Размер

мм

560*400

Макс. нагрузка

кг

200*2

Шпиндель

Скорость шпинделя

об/мин

8000/10000

Тип передачи



ременная/DDS

Двигатель шпинделя

кВт

5,5/7,5

Серводвигатель оси X/Y/Z

кВт

1,5/1,5/2

Конус шпинделя



BT40

Диаметр подшипника на шпинделе

мм

60

Подача

Быстрая подача X/Y/Z

м/мин

30/30/24

Скорость рабочей подачи

м/мин

1-10

Устройство автоматической замены инструмента

Тип устройства



манипуляторный

Кол-во инструментов

шт

24

Макс. вес инструмента

кг

15

Макс. длина инструмента

мм

250

Макс. диаметр инструмента

мм

75

Время смены инструмента

сек

2,5/1,8

Автоматическое устройство смены паллет

Время смены

сек

7

Серводвигатель

кВт

2

Индексация

угол

180

Прочее

Подача воздуха

кг/см3

6

Габариты

мм

2400*3000*2850

Вес

кг

5500

Стандартная комплектация

  • Карусельное устройство автоматической смены инструмента
  • Шкаф управления
  • Система продува шпинделя
  • Шпиндель с конусом BT40, 8000об/мин
  • Блок управления с системой контроля теплообмена
  • Рабочее освещение
  • Насос для подачи СОЖ
  • Сигнальная лампа состояния станка
  • Возможность чистки вала шпинделя
  • Ящик с инструментами

Опциональная комплектация

  • Автоматическое устройство смазки шпинделя
  • Манипуляторное устройство смены инструмента
  • 4-х осевой поворотный стол
  • Конвейер для удаления стружки
  • Скорость шпинделя 10000/12000 об/мин
  • Шпиндель с прямым приводом 10000/12000/15000 об/мин
  • Встроенный шпиндель 16000/24000/30000 об/мин
  • Контроллер Fanuc 0i-MD
  • Преобразователь
  • Водонепроницаемое флуоресцентное рабочее освещение
  • Станина с баком СОЖ
  • Оптическая шкала

Описание станка Providence MVL-564U

Станок с ЧПУ Providence MVL-564U с функцией автоматической смены паллет характеризуется быстрым и качественным уровнем обработки деталей. Рабочая зона данного металлообрабатывающего оборудования составляет 560x400 мм при максимальной степени нагрузки в 200 кг. Вес станка составляет 5,5 тонн.

Благодаря встроенному гидравлическому блоку питания и системой управления ЧПУ Fanuc 0i-MD станок прост в эксплуатации и управлении. В рабочую зону поступает СОЖ (смазочно-охлаждающая жидкость), которая при равномерном распределении поддерживает оптимальную температуру при работе аппарата.

Быстрая подача равна 30 м/мин на осях X и Y, и 24 м/мин на оси Z при линейном ходе 600 мм на оси X и 400 мм на осях Y и Z. Величина скорости вращения шпинделя 8000 об/мин при мощности в 5,5 кВт. В опциональной комплектации возможна установка мотора-шпинделя DDS, который производит финишную обработку деталей, исключая при этом операцию последующего шлифования.

Металлообрабатывающие станки с ЧПУ MVL-564U производства фирмы Providence подходят для обработки тяжелых деталей. Благодаря структурной жесткости при обработке и качественным комплектующим, станок обладает долговременной точностью. Высокая плавность работы обеспечивает на выходе идеально гладкие изделия.
