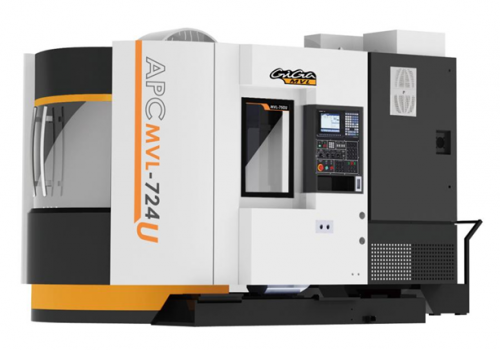

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-724U (Тайвань)

Вертикальный обрабатывающий центр с автоматической сменой паллет Providence MVL-724U (Тайвань)

Цена: по запросу

Характеристики:

  • Встроенный гидравлический блок питания и маслоохладительная установка
  • Автоматическое устройство смены паллет
    Как дополнительная опция - возможно управление этим устройство через серводвигатель
    Система продува предназначена для очистки установочных пальцев перед позиционированием паллет; высокая точность позиционирования.
  • Правильно установленный противовес повышает устойчивость.
    Противовес на оси Z имеет направляющий механизм, который позволяет головке шпинделя вращаться более стабильно,  что в свою очередь обеспечивает высокую точность станка.
  • Гарантированная равномерная подача СОЖ
    Помимо равномерного распределения СОЖ, данная система гарантирует плавное движение всех осей.
  • Прочная конструкция суппорта и стола.
    Коробчатый суппорт и стол специально разработаны так, что могут выдержать тяжеловесные детали, это в свою очередь обеспечивает точность обработки станка.





Ед. изм.

MVL-724U

Ход

ось X

мм

750

ось Y

мм

450

ось Z

мм

500

Расстояние от хвостовика шпинделя до стола

мм

100-450

Расстояние между центром шпинделя и направляющей стойки

мм

600

Пролет

ось X пролет/ширина

мм

340/35

ось Y пролет/ширина

мм

605/45

ось Z пролет/ширина

мм

450/45

Винт

размер  X/Y/Z

мм

Ф40

шаг

мм

12

Рабочая поверхность

Размер

мм

720*400

Макс. нагрузка

кг

200*2

Шпиндель

Скорость шпинделя

об/мин

8000/10000

Тип передачи



ременная/DDS

Двигатель шпинделя

кВт

7,5/11

Серводвигатель оси X/Y/Z

кВт

2/2/3

Конус шпинделя



BT40

Диаметр подшипника на шпинделе

мм

70

Подача

Быстрая подача X/Y/Z

м/мин

30/30/24

Скорость рабочей подачи

м/мин

1-10

Устройство автоматической замены инструмента

Тип устройства



манипуляторный

Кол-во инструментов

шт

24

Макс. вес инструмента

кг

7

Макс. длина инструмента

мм

250

Макс. диаметр инструмента

мм

80

Время смены инструмента

сек

2,5/1,8

Автоматическое устройство смены паллет

Время смены

сек

7

Серводвигатель

кВт

2

Индексация

угол

180

Прочее

Подача воздуха

кг/см3

6

Габариты

мм

2400*3000*2980

Вес

кг

6000



Стандартная комплектация

  • Карусельное устройство автоматической смены инструмента
  • Шкаф управления
  • Система продува шпинделя
  • Шпиндель с конусом BT40, 8000об/мин
  • Блок управления с системой контроля теплообмена
  • Рабочее освещение
  • Насос для подачи СОЖ
  • Сигнальная лампа состояния станка
  • Возможность чистки вала шпинделя
  • Ящик с инструментами

Опциональная комплектация

  • Автоматическое устройство смазки шпинделя
  • Манипуляторное устройство смены инструмента
  • 4-х осевой поворотный стол
  • Конвейер для удаления стружки
  • Скорость шпинделя 10000/12000 об/мин
  • Шпиндель с прямым приводом 10000/12000/15000 об/мин
  • Встроенный шпиндель 16000/24000/30000 об/мин
  • Контроллер Fanuc 0i-MD
  • Преобразователь
  • Водонепроницаемое флуоресцентное рабочее освещение
  • Станина с баком СОЖ
  • Оптическая шкала

Описание станка Providence MVL-724U

Модель MVL-724U — это станок с опцией автоматической смены паллет Тайваньской марки Providence. Вес станка составляет 6 тонн. Рабочая зона этого металлообрабатывающего центра с ЧПУ - 720x400 мм при максимально допустимой нагрузке в размере 200 кг.

Встроенный гидравлический источник питания и плата-контроллер Fanuc 0i-MD облегчают управление данным центром. Смазочно-охлаждающая жидкость, равномерно поступающая в рабочую зону, защищает аппарат от перепада температур.

Быстродействие станка - 30 м/мин на оси X, 30 м/мин на оси Y, и 24 м/мин на оси Z, при X 750 мм, Y 450 мм, Z 500 мм линейного хода. Шпиндель вращается со скоростью 8000 об/мин, при мощности 7,5 кВт в стандартной сборке. Противовес на оси Z служит для стабилизации головки шпинделя при вращении, благодаря чему усиливаются точностные показатели в работе станка.

Центры с ЧПУ для обработки металла MVL-724U производства фирмы Providence выдерживают детали большой массы. Плавность, достигаемая за счет ременной передачи, гарантирует идеально обработанные делали на выходе. Станок готов к работе уже в стандартной комплектации, но возможность модернизации позволяет опционально улучшить характеристики аппарата.
