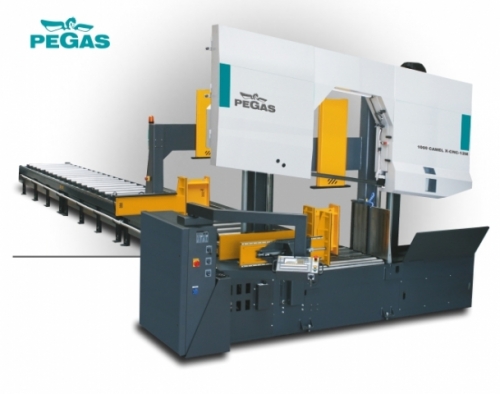

Двухстоечный автоматический ленточнопильный станок PEGAS 1000 CAMEL-X-CNC (Чехия)

Характеристики:

Автоматический ленточнопильный станок с гидравлическим управлением и подающим механизмом с шагом подачи 4, 8 или 12 метров.
Модификация  «Х» в основном исполнении предлагает  64-ти  битовую  систему управления.  Система  управления обеспечивает  электронно управляемую автоматическую регуляцию подачи инструмента в резание в зависимости от сопротивления резания, электронную настройку верхнего а нижнего положения консоли, иследование  скорости подачи в резание  и управление короткого хода  неподвижного кулачка тисков при движении  заготовки. Система управления подготовлена для связи с экстерными принадлежностями    (напр. управление рольгангов).
Станок предназначен для перпендикулярной резки.
Эффективный станок для резки конструкционных сталей профильного сечения. По необходимости возможно пилить и труднообрабатываемые, легированные стали.

Конструкция:

• Станок по конструкции уже предназначен для экстремальных нагрузок заводского производтсва. Из за этого все несущие узлы сделаны как мощные сваренные конструкции.
• Рама, губки тисков и подающий (транспортер) перемещаются по линеарах (2 рельсы, 4 домики) с большой грузоподъемностью.
• Направление полотна в пластинах из твердого сплава и в шкивах из литья.
• Наклон пильного полотна против плоскости тисков есть 8 градусов. Это обеспечивает высшую мощность при резке профилей  и одновременно повышает срок службы пильного полотна.
• Одно из направляющих полотна фиксировано на неподвижном кронштейне, второе на подвижном. Настройка подвижного вручную.
• Конзоль станка применяет автоматический сенсор для считывания положения плеча над материалом и концевой датчик для настройки нижнего положения.
• Губка неподвижных тисков с гидроцилиндром с большим ходом для зажима заготовки перед зоной резки.
• Губка подающих тисков с большим ходом, напротив нее губка с коротким отскакиванием.
• Перемещение подающего механизма с помощью конического редуктора, зубчатого колеса и рейки.
• Привод подающего: электромотор с механическими тормозами и инвертором частоты.
• Индикация позиции подающего с помощью ротационного инкрементального датчика, который снимает обороты выходного вала редуктора.
• Подающий механизм имеет собственный гидроагрегат.
• Станок имеет автоматическую индикацию правильного натяжение полотна, натяжение полотна гидравлически.
• Очищающая щётка с приводом электродвигателя (650 об/мин) обеспечивает совершенную очистку пильного полотна.
• Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.  Внимание:  Привод планетарным редуктором отвечает приводу с червячным редуктором и с двигателем приблизительно двухкратной мощностей.
• охлаждающая система для СОЖ, которая подавана в направляющие пильного полотна и помощью LocLine системы прямо в режущую канавку.
• Мощная станина адаптированная для манипуляции краном.
• Концевой выключатель натяжки полотна и открытия кожуха.
• Управление 24 Вольт.
• Станок оборудован терминалом управления MAHLER, которого частю является система Pegas ARP, позволяющая автоматическую регулировку скорости разреза в зависимости на противодействии резанной заготовки.  Система управления станка показывает рабочее данные как окружную скорость полотна, скорость подачи плеча в резание и состояния отделных рабочих подач. Частью системы являются и входы и выходы для присоединения специальных принадлежностей.
• Регулировка скорости подачи с гидроклапаном управляемым серводвигателем. Этим путем достигнута очень точная подача полотна в распил. Оператор станка в прогграмме запишет нужную величину подачи (мм/мин) и станок эту величину точно настроит. Такой способ управления не зависит от температуры гидравлического масла (вязкости).

Стандартная оснастка станка:

• NPH – рабельный транспортер стружки.
• RTS - регуляция давления тисков
• LIGHT -освещение рабочей зоны
• преобразователем частоты
• пильное полотно
• набор инструментов
• руководство по обслуживанию на диске CD

Рабочий цикл станка:

1. С помощью трех кнопок – DIR, PGM, RUN – настраиваем параметры резки, длину и количество штук для резки.
2. Старт автоматического цикла
3. Опция Первого распила или Первой подачи
4. Подтверждение высоты заготовки отображенное на дисплее
5. Подающие тиски перемещаются в нужную позицию, зажимают заготовку
6. Открываются основные тиски
7. Подающий подавает заготовку, основные (неподвижные) тиски ее зажимают
8. Рама станка (пильное полотна) распиливает заготовку
9. Движение рамой вверх
10. Повтор автоматического цикла.
