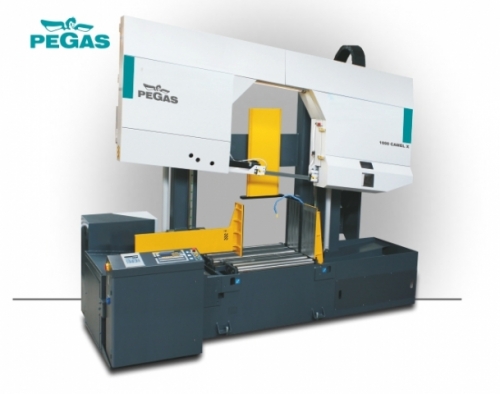

Двухстоечный полуавтоматический ленточнопильный станок PEGAS 1000 CAMEL X (Чехия)

Характеристики:

Гидравлически управляемый двухколонный ленточнопильный станок. Единичая конструкция ленточно-пильного станка, с тремя шкивами для направления пильного полотна. Эта концепция позволяет высокую проницаемость конзоли с пильным полотном наклонным о 8грд.против основании тисков.

Модификация  «Х» в основном исполнении предлагает  64-ти  битовую  систему управления.  Система  управления обеспечивает  электронно управляемую автоматическую регуляцию подачи инструмента в резание в зависимости от сопротивления резания, электронную настройку верхнего а нижнего положения консоли, иследование  скорости подачи в резание  и управление короткого хода  неподвижного кулачка тисков при движении  заготовки. Система управления подготовлена для связи с экстерными принадлежностями    (напр. управление рольгангов).
Станок предназначен для перпендикулярной резки.
Эффективный станок для резки конструкционных сталей профильного сечения. По необходимости возможно пилить и труднообрабатываемые, легированные стали.

Конструкция:

• Станок по конструкции уже предназначен для экстремальных нагрузок заводского производтсва. Из за этого все несущие узлы сделаны как мощные сваренные конструкции.
• Рама, губки тисков и подающий (транспортер) перемещаются по линеарах (2 рельсы, 4 домики) с большой грузоподъемностью.
• Конзоль станка применяет автоматический сенсор для считывания положения плеча над материалом и концевой датчик для настройки нижнего положения.
• Губка неподвижных тисков с гидроцилиндром с большим ходом для зажима заготовки перед зоной резки.
• Направление полотна в пластинах из твердого сплава и в шкивах из литья.
• Наклон пильного полотна против плоскости тисков есть 8 градусов. Это обеспечивает высшую мощность при резке профилей  и одновременно повышает срок службы пильного полотна.
• Одно из направляющих полотна фиксировано на неподвижном кронштейне, второе на подвижном.
• Настройка подвижного вручную.
• Очищающая щётка с приводом электродвигателем обеспечивает совершенную очистку пильного полотна.
• Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.  Внимание:  Привод планетарным редуктором отвечает приводу с червячным редуктором и с двигателем приблизительно двухкратной мощностей.
• охлаждающая система для СОЖ, которая подавана в направляющие пильного полотна и помощью LocLine системы прямо в режущую канавку.
• Мощная станина адаптированная для манипуляции краном.
• Концевой выключатель натяжки полотна и открытия кожуха.
• Управление 24 Вольт.
• Станок оборудован терминалом управления MAHLER, которого частю является система Pegas ARP, позволяющая автоматическую регулировку скорости разреза в зависимости на противодействии резанной заготовки.  Система управления станка показывает рабочее данные как окружную скорость полотна, скорость подачи плеча в резание и состояния отделных рабочих подач. Частью системы являются и входы и выходы для присоединения специальных принадлежностей.
• Регулировка скорости подачи с гидроклапаном управляемым серводвигателем. Этим путем достигнута очень точная подача полотна в распил. Оператор станка в прогграмме запишет нужную величину подачи (мм/мин) и станок эту величину точно настроит. Такой способ управления не зависит от температуры гидравлического масла (вязкости).

Стандартная оснастка станка:

1. NPH – рабельный транспортер стружки.
2. RTS - регуляция давления тисков
3. LIGHT -освещение рабочей зоны
4. преобразователем частоты
5. пильное полотно
6. набор инструментов
7. руководство по обслуживанию на диске CD
