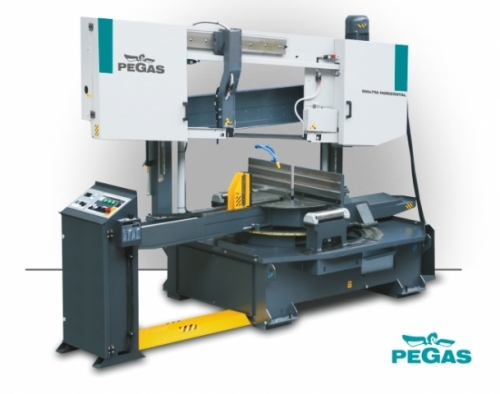

Двухстоечный полуавтоматический ленточнопильный станок PEGAS 500x750 HORIZONTAL SHI (Чехия)

Характеристики:

Полуавтоматический, гидравлически управляемый двухколонный ленточнопильный станок, предназначенный для резки стальных конструкцией и профилей.
Позволяет резать материал под углом с 60 градуса направо до 60 градуса налево.
Cтанок обнаруживает применение в  серийном производстве.  С учётом своей массивной конструкции позволяет резку широкого спектра качества материалов вкл.нержавеющих и инструментальных сталей и то как профилей, так массивных заготовок.

Конструкция:

• Массивная конструкция станка вкл. части тисков спроектирована таким способом, чтобы позволила максимальные исползование биметальных полотен.
• Консоль станка управляется в линейных подшипниках (2 рельса, 4 тележки) высокой грузоподъемностю.
• Рабочее движение между верхным и нижным положением регулируют микрозамыкатели = ручная наладка. После достижения нижнего конечного положения консоль автоматически вернется в заданное верхнее положение.
• Тиски с разделенной губкой, которая зажимает материал перед и за заной резки (перпендикулярные разрезы).
• Поворотный стол для резки од углом с обработаными направляющими поверхностми подставки.  Общие угли настраиваются помощью верньера.
• Направление полотна твёрдоспавными пластинками.
• Наклон пильного полотна против плоскости тисков есть 7 градусов. Это обеспечивает высшую мощность при резке профилей и массивных материалов и одновременно повышает срок службы пильного полотна
• Держатели направляющих полотна переналаживаемые с целом рабочем диапазоне.
• Автоматическая регуляция натяжениея пильного полотна.
• Очищающая щётка для совершенной очистки и правильной функции пильного полотна.
• Привод посредством червячной передачи с постоянной заправкой масла. Трехфазный электродвигатель с двойной обмоткой с преобразователем частоты для бесступенчатой регуляции окружной скорости полотна 20-100 м/мин. Термозащита электродвигателя.
• Система охлаждения для СОЖ с распределением жидкости в напраляющие пильного полотна и шарнирный охлаждающий шланг LOC-LINE для подвода СОЖ в место разреза.
• Станина  с бункером для стружки.
• Концевой выключатель натяжки полотна и открытия кожуха.
• Внештатно расположенный пульт управления независящий на положении поворотного устройства при угловом разрезе.
• Управление 24 Вольт.
• Гидроагрегат расположенный вне подставки – лучшее охлаждение и лучший доступ. Гидроегрегат управляет функции станка. Жмут консоль в разрез, поднимает консоль, открывает и закрывает основные тиски. Станок возможно оборудовать регулировкой давления тисков.

Стандартная оснастка станка:

1. Станок оборудован двумя массивными опорными ролики для резаемых заготовок
2. преобразователь частоты
3. Пистолет СОЖ для умытия от стружки
4. пильное полотно
5. набор инструментов
6. руководство по обслуживанию на диске CD

Рабочий цикл станка:

После механической наладки рабочих позиций конзоли дает обслуживающий сигнал старта цикла, помощью стандартного включателя на пульте управления.
Гидравлический цилиндр тисков закрепит материал, станок резает. Скорость движения конзоли в разрез регулирует обслуживающий помощью дроссельного клапана. После доделки резки достигнет конзоль верхней рабочей позиции и остановится привод пильного полотна. Иски открываются. Обслуживающий манипулирует с материалом. Система управления станка подает информации о правильной натяжке пильного полотна, о правильно закрытом кожухе полотна и помощью диодного амперметра о величине загрузки привода пильного полотна во время резки, тзн.что помогает при наладке скорости подачи конзоли в разрез.

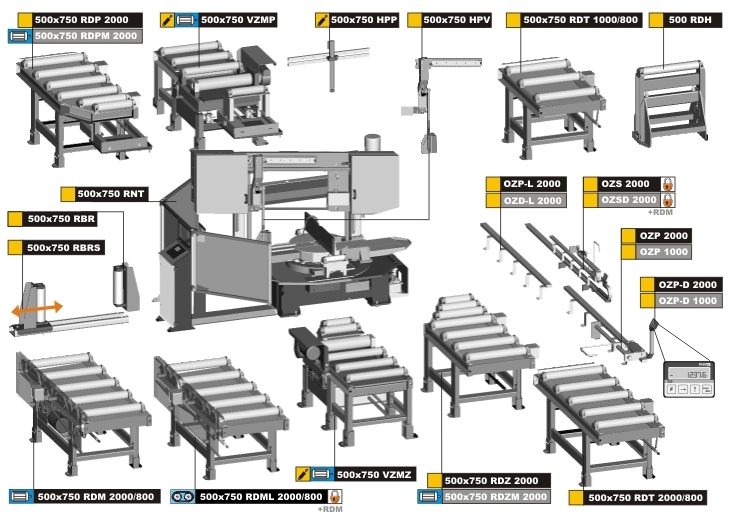

Принадлежности:
