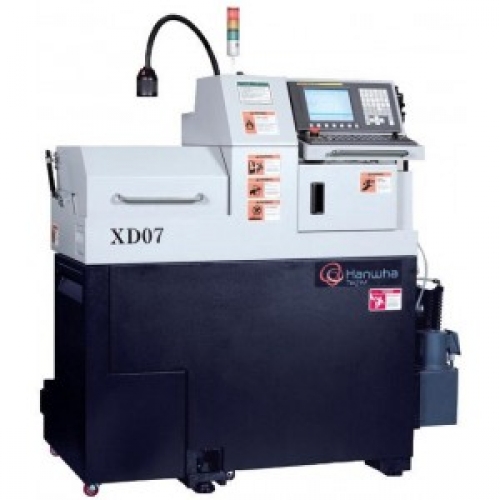

Автоматы продольного точения Hanwha XD07 (Корея)

Характеристики:

Автомат XD07 в комбинации с автономной конструкцией подачи прутков FЕDEK предоставит Вам возможность производить обработку деталей диаметром от 1 мм до 7 мм и длинной до 125 мм (за один хват) с использованием противошпинделя и конструкции для перехватывания длинных деталей. Станина делает возможной обработку разнообразных материалов, таких как титан, нержавеющая и низколегированная сталь, хроматические металлы.

С помощью станка можно обрабатывать разнообразные материалы, такие как титан, нержавеющая и низколегированная сталь, цветные металлы. Оборудован наносистемой числового программного управления фирмы FАNUC (Япония) на основе промышленного компьютера. Система ЧПУ FANUC заключает в себе широкий круг прикладных функций, а интуитивно понятный интерфейс Hanwha-Fanuci, созданный экспертами Hanwha и Fanuc, предоставляет возможность быстрой подготовки кадров компании для программирования и работы на станке.

Станок XD07 уже в стандартной комплектации оборудован противошпинделем и осью "Y". Эта модель действенна, как в крупном производстве, так и в мелкосерийном изготовлении деталей.

Особенности станка:

• комфортный доступ к станине обеспечивает легкое исполнение наладочных и регламентных работ;
• моторшпиндель (главный и противошпиндель), с масляным охлаждением, увеличивает точность обработки и дает более низкие звуковые и термопороги;
• новейшее устройство приводного инструмента весомо увеличивает возможности обработки;
• конструкция люнета допускает установку зазоров среди люнета и инструмента до 0 мм;
• конструкция станка компактная и современная;
• эффективная система удаления стружки и СОЖ из рабочей зоны;
• продуманная конструкция станка исключает  утечки СОЖ;
• возможность вольного расположения  операционной панели, делает работу эффективной и удобной.

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Перемещение (мм) 125
• Макс. скорость вращения (об/мин) 16000
• Макс. обрабатываемый (мм) Ø7
• Полноценная ось С (град.) 0,001°

ПРОТИВОШПИНДЕЛЬ

• Перемещение (мм) 115
• Макс. скорость вращения (об/мин) 16000
• Макс. обрабатываемый (мм) Ø 7
• Полноценная ось С (град.) 0,001°

ИНСТРУМЕНТ

• Суппорт для наружного точения (поз.) T1:3/T2:3(□8×8)
• Суппорт для торцевого сверления в главном/противошпинделе (поз.) T1:3(ER8)
• Поперечный сверлильно/фрезерный суппорт (поз.) T1:2(ER8)
• Макс. скорость вращения (об/мин) 9000

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр осевого сверления на главном шпинделе (мм) Ø4
• Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе М4
• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) Ø3 (ER8)
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно /фрезерном суппорте M3 (ER8)

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 0,75 / 1,1
• Привод противошпинделя (кВт) 0,75 / 1,1
• Привод поперечного сверлильно /фрезерного суппорта (кВт) 0,35
• Привод перемещения суппортов по осям (кВт) 0,5

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Потребляемая энергия (кВа) 12
• Быстрый ход (м/мин) 24 (Х:15)
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 1380 х 715 х 1410
• Вес (без системы подачи прутка), кг 1060
• Бак для СОЖ (л) 100
• Бак для смазки (л) 1,8
• Расход воздуха (нл/мин) 120 - 150
• Экран цветной 8,4"
• Тип системы ЧПУ HANWHA FANUC i

Базовая комплектация:

• Централизованная система смазки.
• Интерфейс для системы подачи прутка.
• Рабочее освещение.
• Ящик с инструментом для обслуживания станка.
• Невращающаяся направляющая втулка.
• Моторшпиндель на главном/противошпинделе.
• Полноценная ось «С» на главном и противошпинделе.
• Поперечно/сверлильный суппорт.
• Предохранительный замок двери.
• Сигнальная лампа (3 цвета).
• Датчик наличия СОЖ.

Опциональные принадлежности:

• Маховик ручного управления подачей (MPG).
• Устройство определения поломки отрезного резца(программный тип).
• Устройство определения поломки отрезного резца.
• Устройство определения поломки метчика.
• Обдув детали воздухом от М-кода.
• Система автоматической подачи прутков (барфидер).
• Трансформатор.
