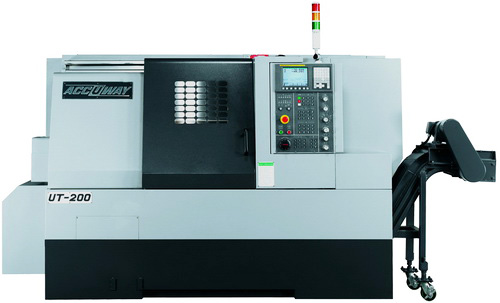

Горизонтальный токарный станок Accuway UT-200/200L (Тайвань)
Характеристики:
Токарные обрабатывающие центры производства Accuway (Тайвань) отличаются надежной, крепкой станиной, отлитой из чугуна марки "Механит", которая выдерживает высокие нагрузки и гасит вибрацию. По этому станки Accuway тяжелее большинства аналогичных станков других марок. Все обрабатывающие центры Accuway проходят длительное тестирование в разных режимах на производственной площадке сертифицированной по стандарту ISO 9001. Собственное производство шпинделей и многих других сложных элементов станка и замеры в лаборатории с прецизионным поддержанием температуры и влажности позволяют добиться высокой точности и надежности.
Технические характеристики:
| ПАРАМЕТРЫ / МОДЕЛЬ | UT-200 | UT-200L | ||
|---|---|---|---|---|
| Система ЧПУ | Fanuc Oi-TD | Fanuc Oi-TD | ||
| Максимальный диаметр детали над станиной, мм | 505 | |||
| Максимальный диаметр детали над суппортом, мм | 318 | |||
| Максимальный обрабатываемый диаметр | 350 | |||
| Максимальная обрабатываемая длина, мм | 570 | 1000 | ||
| Передний конец шпинделя | А2-5 | А2-6 | А2-5 | А2-6 |
| Диаметр патрона, мм | 169 | 210 | 210 | 250 |
| Максимальная частота вращения шпинделя, Об/мин | 6000 | 4500 | 4000 | 3500 |
| Мощность привода шпинделя, кВт | 11/15 | |||
| Максимальный диаметр прутка, мм | 42 | 52 | 65 | 75 |
| Перемещение по осям Z/X, мм | 600/220 | 1100/220 | ||
| Ускоренные перемещения по осям Z/X, мм | 20/20 | |||
| Точность позиционирования / повторяемость, мм | +/-0,005 / +/-0,003 | +/-0,005 / +/-0,003 | ||
| Тип револьверной головки | Гидравлическая | |||
| Количество инструмента | 8 (10, 12) | |||
| Сечение державки резца, мм | 25х25 (20х20) | |||
| Максимальный диаметр осевого инструмента, мм | 32 | |||
| Перемещение задней бабки, мм | 545 | 1045 | ||
| Ход пиноли, мм | 80 | |||
| Диаметр пиноли, мм | 75 | |||
| Конус пиноли | МТ4 | |||
| Габариты (ДхШхВ), мм | 2900х1600х1700 | 3700х1600х1700 | ||
| Вес, кг | 3600 | 5200 | ||
Стандартная комплектация:
- трехкулачковый патрон Strong с гидроцилиндром;
- система ЧПУ FANUC Oi-TC;
- монитор цветной 8.4" LCD;
- интерфейс RS-232;
- револьверная головка с гидравлическим приводом;
- набор оснастки из резцедержателей и прижимных планок для револьверной головки;
- кондиционер для электрошкафа;
- гидравлическая станция;
- система подачи СОЖ (4-bar);
- полное ограждение X/Z осей;
- система автоматической смазки;
- трехцветная сигнализация режимов работы станка;
- конвейер для стружки и тележка для стружки;
- стандартный набор комплекта сырых и закаленных кулачков;
- инструмент для установки станка;
- инструкции по эксплуатации на английском и русском языке;
- инструкции по программированию Fanuc.
Дополнительная комплектация:
- замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
- цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
- замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
- замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
- замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
- приводная револьверная головка VDI-30 + C-ось;
- устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
- автоматическая дверь;
- трансформатор;
- интерфейс для загрузочного устройства DH-65;
- загрузочное устройство Fedek DH-65 1,2 м ф5-65;
- загрузочное устройство Fedek DH-65L 1,5 м ф5-65;
- деталеуловитель;
- конвейер для готовых деталей;
- кондиционер для электрического шкафа;
- отделитель масляного тумана;
- отделитель масла от СОЖ.
