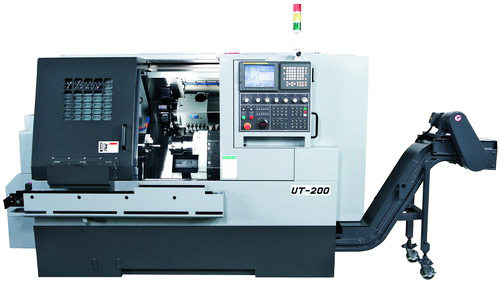

Горизонтальный токарный станок Accuway UT-200S/200SM (Тайвань)

Горизонтальный токарный станок Accuway UT-200S/200SM (Тайвань)

Цена: по запросу

Характеристики:

Технические характеристики Размеры Технологические данные
Параметр/модель UT-200S UT200SM
Контроллер FANUC 0i - TC  FANUC 18i - T
Параметры
Габарит вращения по оси Z мм(дюйм) 522 (20.5)
Габарит вращения по оси X мм(дюйм) 318 (12.5)
Максимальный диаметр изделия, устанавливаемого на токарный станок (основной шпиндель) мм(дюйм) 260 (10.2") 286 (11.3")
Максимальный диаметр изделия, устанавливаемого на токарный станок (вспомогательный шпиндель) мм(дюйм) 260 (10.2") 286 (11.3")
Максимальная длина изделия, устанавливаемого на токарный станок мм(дюйм) 495 (19.5")
Шпиндель
Коническое отверстие шпинделя ASA A 2-6
Диаметр механизированного патрона мм(дюйм) 210 (8") 648 (8")
Диаметр отверстия шпинделя мм(дюйм) 62 (2.4") 76 (3")
Скорость шпинделя об/мин 4500
Мощность двигателя шпинделя (пост. / 30 мин) кВт(л.с.) 11/ 15
Наибольший диаметр обрабатываемого прутка мм(дюйм) 52/ 65 (2"/ 2.6")
Вспомогательного шпиндель
Коническое отверстие вспомогательного шпинделя ASA A 2-5
Диаметр механизированного патрона вспомогательного шпинделя мм(дюйм) 169 (6") 153 (6")
Диаметр отверстия вспомогательного шпинделя мм(дюйм) 56 (2.2")
Скорость вспомогательного шпинделя об/мин 6000
Мощность двигателя вспомогательного шпинделя (пост. / 30 мин) кВт(л.с.) 5.5/7.5 (7.5/10.2)
Наибольший диаметр обрабатываемого прутка вспомогательного шпинделя мм(дюйм) 45 (1.8")
ХОД
Ось Z мм(дюйм) 600 (23.6)
Ось X мм(дюйм) 220 (8.7)
Ось B мм(дюйм) 625 (24.6)
Скорость подачи
Форсированная подача по оси Z м/мин (прер. в мин) 20 (787)
Форсированная подача по оси Х м/мин (прер. в мин) 20 (787)
Форсированная подача по оси B м/мин (прер. в мин) 20 (787)
МЕХАНИЗИРОВАННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип     VDI30
Количество инструментов шт 12
Размер корпуса квадратного инструмента мм(дюйм) 20 (0.8)
Размер корпуса круглого инструмента мм(дюйм) 32 (1.25)
Угловая индексация шпинделя Cs Град - 0.015
Максимальная скорость вращения инструмента об/мин - 6000
Мощность привода вращающегося инструмента кВт - 2,2
ГАБАРИТЫ
Требуемая площадь пола м(фт) 2.9 × 1.6 (9.5 × 5.3)
Высота м(фт) 1.7 (5.6)
Вес кг(фунт) 4000

Стандартные вспомогательные инструменты

Модель машины UM-200S UT-200SM
Контроллер
Полый усиленный гидравлический цилиндр с тремя зажимными приспособлениями и зажимной патрон -
Контроллер FANUC 0i – T
Контроллер FANUC 18i – TВ -
ЖКИ монитор 8,4”
ЖКИ монитор 10,4”
Зарегистрированная программа обработки деталей на 400 типов
Программа обработки деталей : 0 м
Интерфейс RS-232
Теплообменник электрического шкафа
Источник гидравлической мощности
Система охлаждения (4бар)
Полностью закрытый в направлении осей X/Z кожух
Система смазки
Трехцветная предупреждающая световая сигнализация
Конвейер для удаления стружки типа Caterpillar+ контейнер для сбора стружки
Три стандартные мягкие зажимные приспособления и одно прочное
Набор инструментов
Держатель инструмента (правша) – 25 мм х 25 мм х 1 компл.
Держатель инструмента (левша) – 25 мм х 25 мм х 1 компл.
Трубковидная оправка для сверления Ø32 мм - 3 компл
U-образное гнездо 32 мм- 1 компл: 16/20/25 мм
Гнездо сверла 40 мм: MT 1/2/3
2-летняя гарантия на контроллер FANUC
1- летняя гарантия на детали машин компании ACCUWAY
●: стандартные комплектующие/○: опциональные комплектующие/-: не доступно

Дополнительные инструменты – серия UT

  • Контроллер
  • Обновление до полого цилиндра с тремя зажимными приспособлениями и зажимным патроном Howa
  • Обновление до полого цилиндра с тремя зажимными приспособлениями и зажимным патроном Kitagawa
  • Устройство подачи прутка 1,2 м Ø5~65 мм Fedek DH-65
  • Устройство подачи прутка 1,5 м Ø5~65 мм Fedek DH-65L
  • Патрон с пружинящей зажимной втулкой 42/B5 173E
  • Патрон с пружинящей зажимной втулкой 60/B6 185E
  • Устройство для настройки контактного датчика HPRA
  • Устройство для настройки контактного датчика HPRA
  • Внешний шкаф управления
  • Конвейер для удаления стружки и контейнер для сбора стружки
  • Интерфейс устройства подачи прутка (7 или 24 контакта) / Внешняя карта М-код
  • Автоматическая дверь
  • Собиратель масляного тумана
  • Отделитель охлаждающего масла
  • Трансформатор
  • Шпиндель А2-6 для наибольшего диаметра обрабатываемого прутка 65 мм + патрон 8”
  • Версия СЕ

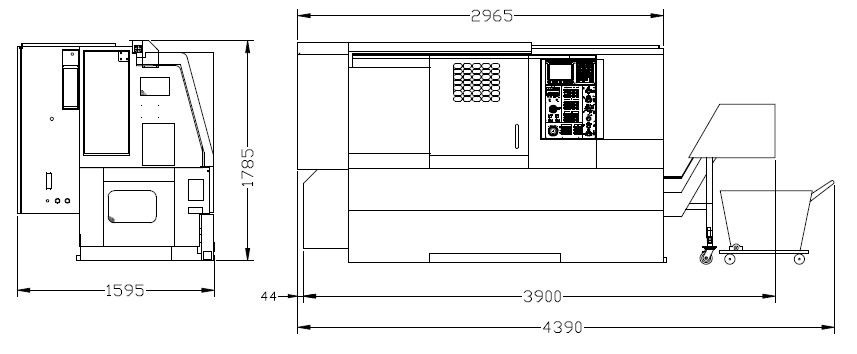

Размеры UT-200S

ut-200ms-razmery
