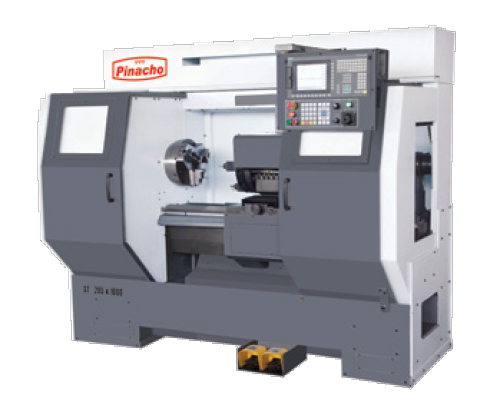

Токарный станок с ЧПУ PINACHO ST 225 (Испания)

Характеристики:

В отличие от бюджетной серии токарных станков с ЧПУ SE, модели ST имеют более богатую базовую комплектацию и значительные отличия в конструкции станка. Одним из основных отличий является прямой привод шпинделя и система ЧПУ с диалоговым режимом программирования. На станке установлена автоматическая 8-ми позиционная револьверная головка и ручная задняя бабка. При необходимости возможно оснащение станка дополнительными опциями, такими, как 12-ти позиционная револьверная головка с приводным инструментом, осью «С», улавливателем деталей, конвейером для сбора стружки и податчиком прутков. Установка таких опций позволяет значительно расширит функциональные возможности токарного станка с ЧПУ и автоматизировать процесс обработки деталей.

Технические характеристики:

Расстояние между центрами	1000/1500 мм
Высота центров	225 мм
Максимальный диаметр обработки над станиной	450 мм
Максимальный диаметр обработки над суппортом	370 мм
Максимальный диаметр обработки над салазками суппорта	260 мм
Ширина станины	300 мм
Диаметр отверстия в шпинделе	65 мм
Тип крепления патрона на носок шпинделя	A2-6
Метрический конус в шпинделе	MT-5
Диапазон скорости вращения шпинделя	0–3000 об/мин
Рабочие подачи по осям x/z	0-7500 мм/мин
Ускоренные подачи по осям x/z	12/15 мм/мин
Диаметр ШВП по оси z	40/10 мм
Диаметр ШВП по оси x	20/5 мм
Поперечное перемещение суппорта	195 мм
Диаметр пиноли задней бабки	68 мм
Ход пиноли задней бабки	200 мм
Внутренний конус пиноли задней бабки	MT-4
Количество позиций инструмента	8
Максимальное сечение резца	25х25 мм
Мощность главного привода	9 кВт
Мощность привода помпы подачи СОЖ	0,37 кВт
Длина станка	3100/3650 мм
Ширина станка	1260 мм
Высота станка	1785 мм
Вес станка	1675/2045 мм
