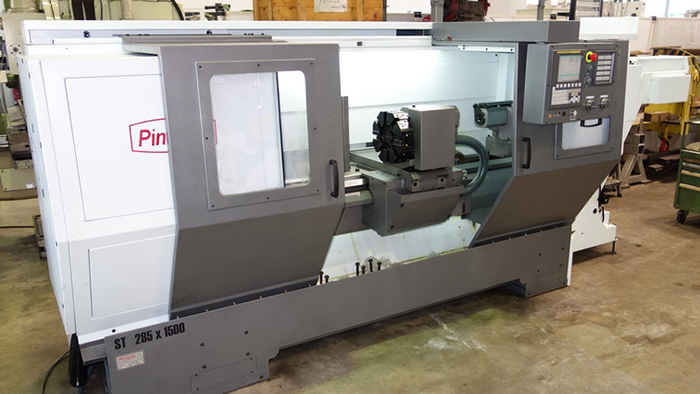

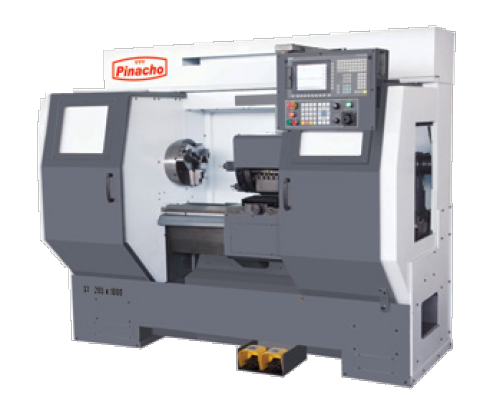

Токарный станок с ЧПУ PINACHO ST 285 (Испания)

Характеристики:

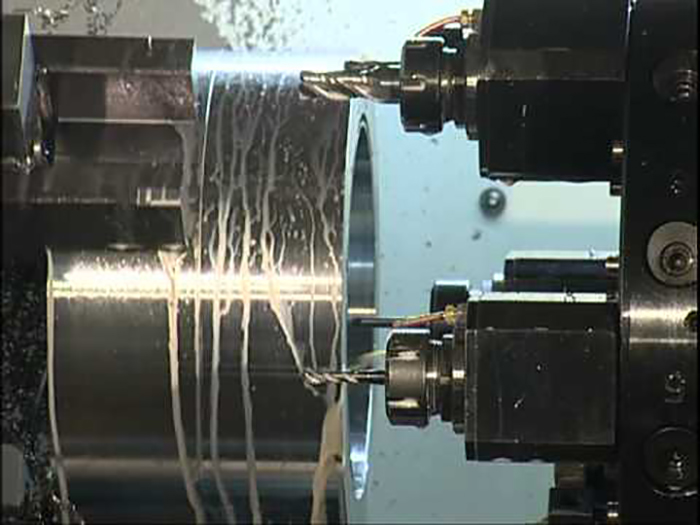

В отличие от бюджетной серии токарных станков с ЧПУ SE, модели ST имеют более богатую базовую комплектацию и значительные отличия в конструкции станка. Одним из основных отличий является прямой привод шпинделя и система ЧПУ с диалоговым режимом программирования. На станке установлена автоматическая 8-ми позиционная револьверная головка и ручная задняя бабка. При необходимости возможно оснащение станка дополнительными опциями, такими, как 12-ти позиционная револьверная головка с приводным инструментом, осью «С», улавливателем деталей, конвейером для сбора стружки и податчиком прутков. Установка таких опций позволяет значительно расширит функциональные возможности токарного станка с ЧПУ и автоматизироват.

Технические характеристики:

Расстояние между центрами	1000/1500/2000/3000 мм
Высота центров	285 мм
Максимальный диаметр обработки над станиной	570 мм
Максимальный диаметр обработки над суппортом	490 мм
Максимальный диаметр обработки над салазками суппорта	360 мм
Ширина станины	350 мм
Диаметр отверстия в шпинделе	80 мм
Тип крепления патрона на носок шпинделя	A2-8
Метрический конус в шпинделе	MT-5
Диапазон скорости вращения шпинделя	0–2500 об/мин
Рабочие подачи по осям x/z	0-7500 мм/мин
Ускоренные подачи по осям x/z	12/15 мм/мин
Диаметр ШВП по оси z	40/10 мм
Диаметр ШВП по оси x	20/5 мм
Поперечное перемещение суппорта	310 мм
Диаметр пиноли задней бабки	95 мм
Ход пиноли задней бабки	220 мм
Внутренний конус пиноли задней бабки	MT-5
Количество позиций инструмента	8
Максимальное сечение резца	25х25 мм
Мощность главного привода	11 кВт
Мощность привода помпы подачи СОЖ	0,37 кВт
Длина станка	3150/3700/4300/5200 мм
Ширина станка	1385 мм
Высота станка	1830 мм
Вес станка	2550/2800/3200/3925 мм
