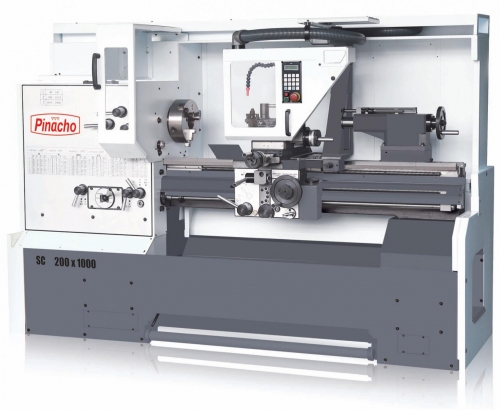

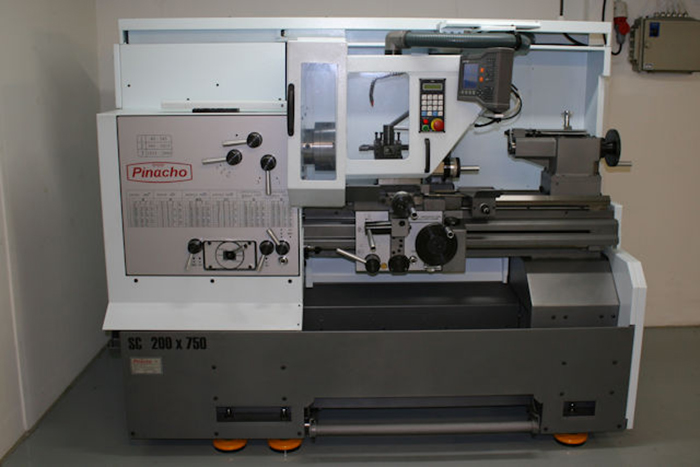

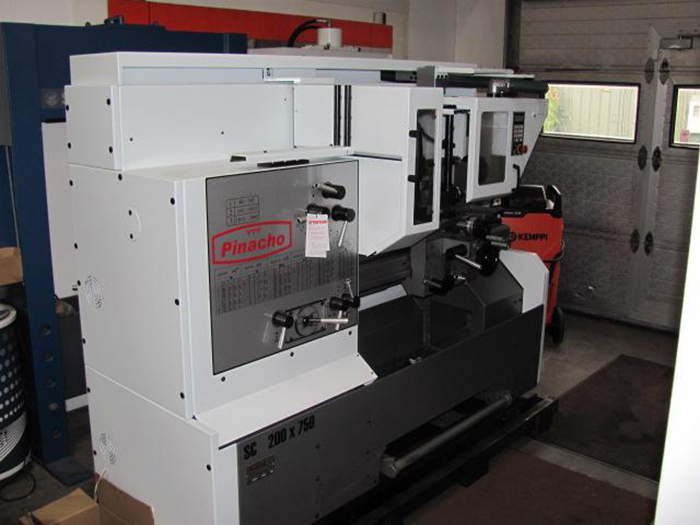

Токарно-винторезный станок PINACHO SC 200 (Испания)

Характеристики:

В ассортименте нашей компании представлены универсальные токарно-винторезные станки Pinacho. Современная конструкция, инверторный привод и три диапазона вращения шпинделя позволяют создать необходимый крутящий момент для обработки различных деталей. В зависимости от задач, поставленных клиентом, существуют модели с различными параметрами. Диаметр обработки может составлять 400, 500 или 650 мм, расстояние между центрами – от 750 до 3000 мм. Отверстие в шпинделе имеет стандартные размеры, но по индивидуальному заказу, возможно его увеличение. Стоит отметить, что все станки оснащены инверторным приводом с удобным цифровым тахометром, системой подачи СОЖ, защитным ограждением и рабочим освещением. Также возможна установка устройства цифровой индикации с функцией поддержки постоянной скорости резания и привязки инструмента. Благодаря высокому качеству, богатому базовому исполнению и использованию современных технологий, универсальные токарно-винторезные станки поставляемые нашей компанией являются одними из самых востребованных на современном рынке металлообработки.

Технические характеристики:

Расстояние между центрами	750/1000 мм
Высота центров	200 мм
Максимальный диаметр обработки над станиной	402 мм
Максимальный диаметр обработки над выемкой	560 мм
Максимальный диаметр обработки над суппортом	335 мм
Максимальный диаметр обработки над поперечным суппором	245 мм
Длина выемки в станине	120 мм
Ширина станины	250 мм
Поперечное перемещение суппорта	210 мм
Перемещение резцевой каретки	105 мм
Максимальное сечение резца	20 x 20 мм
Диаметр отверстия в шпинделе	42 мм
Тип крепления патрона на носок шпинделя	A2-5 / Camlock № 5
Метрический конус в шпинделе	MT-4
Диапазон скорости вращения шпинделя	Ι 40–345 об/мин Ι Ι 345–1015 об/мин Ι Ι Ι 1015–2800 об/мин
Количество резьб	44
Продольные подачи	0,044–0,662
Поперечные подачи	0,020–0,296
Метрические резьбы	0,5–7,5
Резьба витворта	60– 4
Модульная резьба	0,25–3,75
Диметральный шаг	120–8
Шаг винта	6
Диаметр пиноли задней бабки	58 мм
Ход пиноли задней бабки	180 мм
Внутренний конус пиноли задней бабки	MT-4
Мощность главного привода	4 кВт
Мощность привода подачи СОЖ	0,1 кВт
Длина станка	1900/2150 мм
Ширина станка	875 мм
Высота станка	1650 мм
Вес станка	1130/1275 кг
