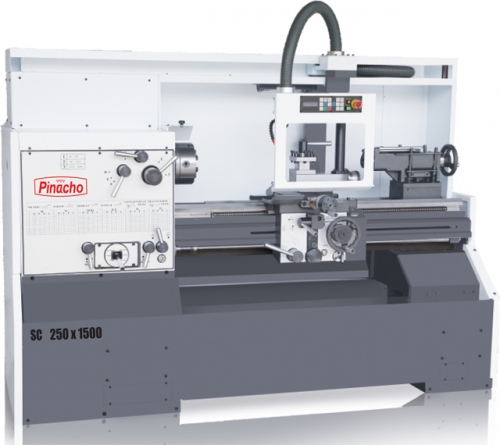

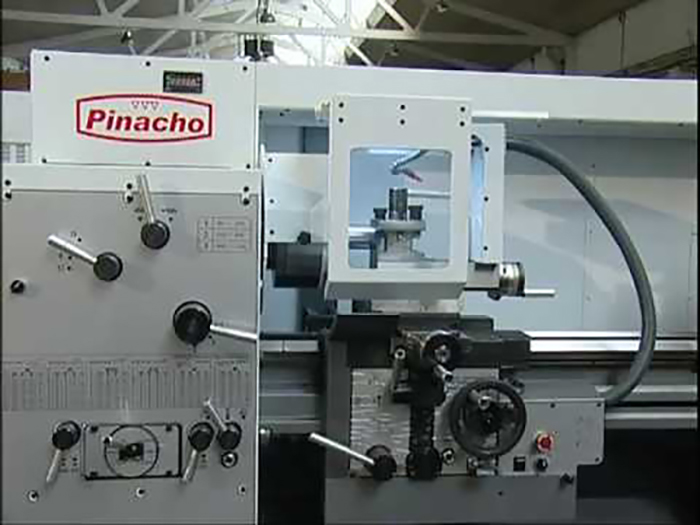

Токарно-винторезный станок PINACHO SC 250 (Испания)

Характеристики:

В ассортименте нашей компании представлены универсальные токарно-винторезные станки Pinacho. Современная конструкция, инверторный привод и три диапазона вращения шпинделя позволяют создать необходимый крутящий момент для обработки различных деталей. В зависимости от задач, поставленных клиентом, существуют модели с различными параметрами. Диаметр обработки может составлять 400, 500 или 650 мм, расстояние между центрами – от 750 до 3000 мм. Отверстие в шпинделе имеет стандартные размеры, но по индивидуальному заказу, возможно его увеличение. Стоит отметить, что все станки оснащены инверторным приводом с удобным цифровым тахометром, системой подачи СОЖ, защитным ограждением и рабочим освещением. Также возможна установка устройства цифровой индикации с функцией поддержки постоянной скорости резания и привязки инструмента. Благодаря высокому качеству, богатому базовому исполнению и использованию современных технологий, универсальные токарно-винторезные станки поставляемые нашей компанией являются одними из самых востребованных на современном рынке металлообработки.

Технические характеристики:

Расстояние между центрами	1000/1500 мм
Высота центров	250 мм
Максимальный диаметр обработки над станиной	502 мм
Максимальный диаметр обработки над выемкой	700 мм
Максимальный диаметр обработки над суппортом	440 мм
Максимальный диаметр обработки над поперечным суппором	310 мм
Длина выемки в станине	160 мм
Ширина станины	300 мм
Поперечное перемещение суппорта	250 мм
Перемещение резцевой каретки	130 мм
Максимальное сечение резца	25 x 25 мм
Диаметр отверстия в шпинделе	58 мм
Тип крепления патрона на носок шпинделя	A2-6 / Camlock № 6
Метрический конус в шпинделе	MT-4
Диапазон скорости вращения шпинделя	Ι 40–310 об/мин Ι Ι 310–840 об/мин Ι Ι Ι 840–2300 об/мин
Количество резьб	44
Продольные подачи	0,044–0,662
Поперечные подачи	0,020–0,296
Метрические резьбы	0,5–7,5
Резьба витворта	60– 4
Модульная резьба	0,25–3,75
Диметральный шаг	120–8
Шаг винта	6
Диаметр пиноли задней бабки	68 мм
Ход пиноли задней бабки	200 мм
Внутренний конус пиноли задней бабки	MT-4
Мощность главного привода	5,5 кВт
Мощность привода подачи СОЖ	0,1 кВт
Длина станка	2350/2850 мм
Ширина станка	925 мм
Высота станка	1785 мм
Вес станка	1650/1800 кг
