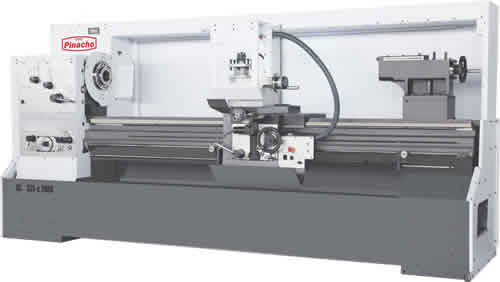

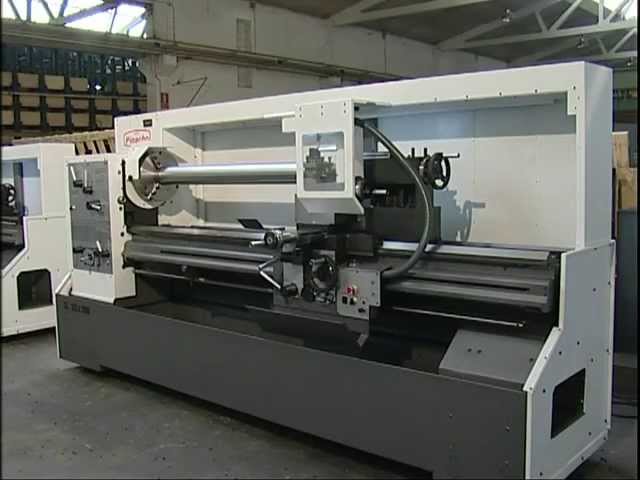

Токарно-винторезный станок PINACHO SC 325 (Испания)

Характеристики:

Комбинация постоянной скорости резания и электронного привода шпинделя наделяет станки серии превосходными характеристиками. Точность, мощность и износостойкость делают универсальные токарные станки SC востребованными как в производственном цехе, так и в сервисной службе.

Особенности:

постоянная мощность при любой скорости вращения;
простота в использовании;
большой съем материала при черновой обработке;
производственная гибкость;
обработка заготовок небольшого и крупного размера;
высокая производительность;
высокая точность;
высококачественная чистовая обработка.

Технические характеристики:

Расстояние между центрами	1150/1625/2225/3150 мм
Высота центров	325 мм
Максимальный диаметр обработки над станиной	625 мм
Максимальный диаметр обработки над выемкой	910 мм
Максимальный диаметр обработки над суппортом	595 мм
Максимальный диаметр обработки над поперечным суппором	450 мм
Длина выемки в станине	220 мм
Ширина станины	350 мм
Поперечное перемещение суппорта	325 мм
Перемещение резцевой каретки	155 мм
Максимальное сечение резца	25 x 25 мм
Диаметр отверстия в шпинделе	58 мм
Тип крепления патрона на носок шпинделя	A2-8 / Camlock № 8
Метрический конус в шпинделе	MT-5
Диапазон скорости вращения шпинделя	Ι 30–240 об/мин Ι Ι 240–630 об/мин Ι Ι Ι 640–1700 об/мин
Количество резьб	55
Продольные подачи	0,044–1,324
Поперечные подачи	0,020–0,592
Метрические резьбы	0,5–15
Резьба витворта	60– 2
Модульная резьба	0,25–7,5
Диметральный шаг	120–4
Шаг винта	6
Диаметр пиноли задней бабки	95 мм
Ход пиноли задней бабки	220 мм
Внутренний конус пиноли задней бабки	MT-5
Мощность главного привода	7,5 кВт
Мощность привода подачи СОЖ	0,1 кВт
Длина станка	2350/2900/3500/4400 мм
Ширина станка	1125 мм
Высота станка	1830 мм
Вес станка	1850/2200/2650/3275 кг
