Станки для металлообрабатывающей промышленности от 20 000 рублей

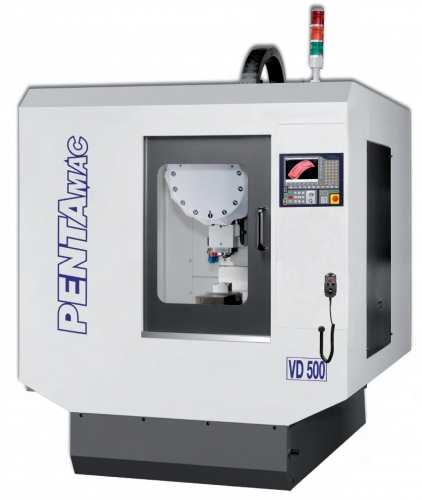

Характеристики:
1) Замена инструмента – 14 позиций дискового типа ( с серво-приводом)
2) Скорость замены инструмента: 1,8 сек
3) Максимальная скорость замены инструмента от реза до реза: 3,8 сек
4) Тип шпинделя: BT 30
5) Поперечные направляющие
6) Скорость двигателя шпинделя: 3,7 кВ AC (S1)
7) Скорость вращения шпинделя: 10000 об/мин
8) Максимальная скорость подачи осей X-Y: 48 м/мин
9) Максимальная скорость подачи оси Z: 44 м/мин
10) Ход оси X: 510 мм
11) Ход оси Y: 400 мм
12) Ход оси Z: 330 мм
13) Размеры рабочей поверхности осей X-Y: 650*400 мм
14) Максимальная нагрузка на рабочую поверхность: 350 кг
15) Т-образный паз: 3*14*125 мм
16) Расстояние от хвостовика шпинделя до рабочей поверхности: 170-500 мм
17) Расстояние между центром шпинделя и стойкой: 460 мм
Значение |
QT 500 |
Высота станочного центра |
200 мм |
Наибольший диаметр устанавливаемого над станиной изделия |
180 мм |
Межцентровое расстояние |
500 мм |
Ширина станины |
270 мм |
Ширина поперечного суппорта |
195 мм |
Диаметр ходового винта |
48 мм |
Ход поперечного суппорта |
200 мм |
Шпиндель |
|
Диаметр шпиндельного патрона |
200 мм |
Конус Морзе хвостовика шпинделя |
MT 05 |
Диаметр отверстия шпинделя (ручного) |
40 мм |
Гидравлическое отверстие шпинделя |
28 мм |
Мощность основного двигателя |
5,5 кВ (SI) |
Скорость вращения шпинделя |
2800 об/мин |
Центрирующая бабка |
|
Ход втулки центрирующей бабки |
185 мм |
Диаметр втулки центрирующей бабки |
60 мм |
Конус Морзе втулки |
MT 5 |
Замена инструмента |
|
Вертикальное электронное устройство замены инструмента на 6 позиций «YANTAY» |
|
Размеры режущего инструмента |
20*20 мм |
Размеры державки |
20 мм |
ЧПУ |
|
Цифровое управление ЧПУ |
VISEL VSC990-T |
Привод двигателя (бесщеточный) |
X: 750 Вт |
Точность |
X: 0.0075 мм Z: 0.010 мм |
Прочее |
|
Объем бака для СОЖ |
50л |
Общее потребление мощности |
9 кВт |
Приблизительный вес нетто |
1700 кг |
Габариты |
1900*1300*1800 (В) |
