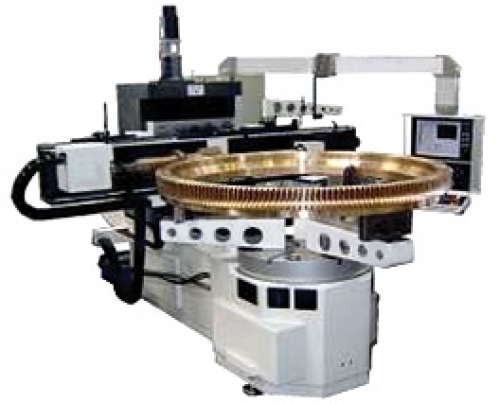

Зубоизмерительный прибор GearSpec IMO-2000 S CNC (Чехия)

Цена: по запросу

Характеристики:

Прибор для измерения зубчатых колёс GearSpect IMO 2000 S CNC для проверки точности конической зубчатой пары большого диаметра конических колес методом одностороннего обката. Снятие параметров и расчеты проводятся с помощью ЧПУ. Измерение с помощью одностороннего обката определяет неточность (неравномерность) переноса движения конической пары. Измерение прибором GearSpect IMO 2000 S проводится отдельно на правых и левых боках зубьев. Чем меньше неравномерность движения, тем точнее колесо. Отдельные погрешности, которые получаются в результате измерений прибором GearSpect IMO 2000 S CNC, описаны в норме DIN 3965. Снятие параметров и расчеты проводятся с помощью ЧПУ.

Основные достоинства прибора для измерения зубчатых колес GearSpect IMO 2000 S CNC

  1. бесконкурентное соотношение «цена – качество»
  2. простота обслуживания
  3. возможность эксплуатации в цеховых условиях с сохранением лабораторной точности измерения
  4. возможность внесения необходимых изменений в производство на основе анализа результатов измерения
  5. Принцип измерения зубчатых колес прибором GearSpect IMO 2000 S CNC

Принцип измерения прибором GearSpect IMO 2000 S CNC заключается в том, что коническая пара зубчатых колес размещается на расстоянии, величина которого соответствует монтажной (теоретическая величина). В связи с тем, что для конических зубчатых пар очень тяжело изготовить эталонные колеса, производится испытание шестеренки и колеса как единого целого. При вращении пары чередуется зацепление зубьев шестеренки и колеса. Испытание методом одностороннего обката должно показать полный цикл перебора (длину цикла, количество оборотов шестерни и колеса определит прибор) с целью оценки качеств пары (в том числе и повторяемости). В данном цикле определяются отклонения тарельчатого колеса (пересчитанные на дугу внешней шаговой окружности колеса, в мкм) от его теоретически рассчитанного углового положения определенного угловым положением шестерни и передаточным отношением. На приборe можно контролировать зону соприкосновения зуба (зеркало) с помощью оттиска зацепления специальной краской и эти зоны соприкосновения зуба можно изобразить на мониторе и на протоколе измерения.

На приборе GearSpect IMO 2000 S CNC измеряются, отображаются на мониторе и оцениваются следующие погрешности (обозначение по DIN 3965):

  • Fi' - погрешность одностороннего обката за проходной цикл
  • f i' - скачок одностороннего обката за шаг
  • fl' - длинноволновый долю погрешности одностороннего обката
  • С помощью выделения погрешности fl' мы получим изображение характерных ошибок зацепления отдельных зубьев
  • fk' - коротковолновый долю погрешности одностороннего обката
  • U - зазор (backlash)

Программа измерения и управления прибора GearSpect IMO 1000 K CNC работает в среде WINDOWS и позволяет:

  1. Использовать устройство в обычных цеховых условиях, в том числе непосредственно станочниками
  2. В реальном времени снимать и отображать измеряемые погрешности одностороннего обката
  3. С помощью специального программного обеспечения проводить группирование зубчатых колес в соответствии с величиной погрешности
  4. Заблокировать отдельные функции устройства с помощью пароля для выявления случаев несанкционированного доступа
  5. Устанавливать способ отражения угловых единицы измерения – основной (ххºхх'хх") или десятичный (хх.ххххº)
  6. Устанавливать границы регулировки и границы допустимого с помощью цветов
  7. Измерять конические пары. Класс точности можно задать перед началом измерения
  8. Вызвать параметры обмеренного ранее колеса из базы данных, включая результаты и графики измерения
  9. Задавать языковую версию для монитора и принтера (стандартные версии – английская и немецкая, остальные – по заказу)
  10. Установить различные форматы печати протокола измерения – черно-белый или цветной
  11. Проводить обратный разбор измеренного сигнала с помощью FFT анализа в спектре отдельных гармонических составляющих, результаты можно сравнивать с уже измеренным спектром выбранной колесной пары с помощью граничной кривой
  12. Просматривать результаты измерений по каждому зубу в отдельности
  13. Выводить и сохранять результаты в соответствующем формате с последующей обработкой программой SP для управления качеством (как специальная принадлежность)
  14. Записывать результаты измерений на внешние носители.

Технические характеристики прибора GearSpect IMO 2000 S CNC

  • Максимальный внешний диаметр конических колес, мм 2 000
  • Максимальный внешний диаметр ведущей конической шестерни, мм
  • Максимальная масса конических колес, кг
  • Максимальная масса колеса ведущей конической шестерни, кг
  • Максимальный зажимаемый диаметр, мм
  • Угол между осями конической пары, градусов  90
  • Точность измерения 0,001°
  • Минимальное/Максимальное межосевое расстояние – ось X, мм
  • Минимальное/Максимальное межосевое расстояние – ось Z, мм
  • Максимальное число оборотов шпинделя, мим-1
  • Тормозной момент, Нм
  • Установленная мощность станка, кВА
  • Габариты (ДхШхВ), мм
  • Масса станка, кг


Технические работы:

По договоренности мы можем предоставить следующие услуги:

  1. пусконаладочные работы и запуск прибора для измерения зубчатых колес GearSpect IMO 2000 S CNC в эксплуатацию;
  2. гарантию сроком в 12 месяцев момента сдачи прибора для измерения зубчатых колес GearSpect IMO 2000 S CNC в эксплуатацию;
  3. базовое обучение операторов работе на приборе для измерения зубчатых колес IMO 2000 S CNC;
  4. полное обучение операторов на заводе-изготовителе;
  5. приемку станков на заводе-изготовителе - GearSpect.
