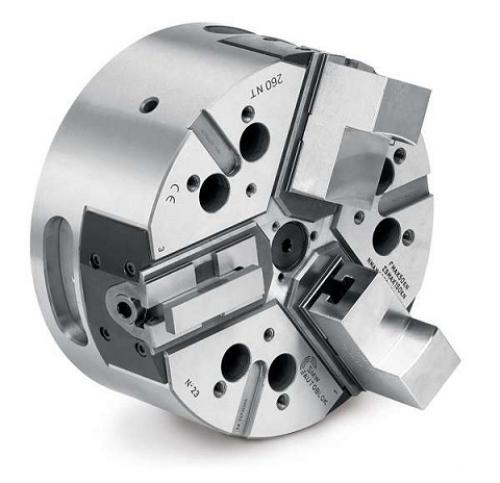

AP-RC SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецензионные герметичные механизированные патроны. Пазовое соединение.

Быстрая смена кулачков. Закрытый центр: 3 кулачка, герметичен, редкий ремонт.

Ø 170 - 400 мм.

Технические данные:



Тип SMW-AUTOBLOK AP-RC 170
AP-RD 170
AP-RC 215
AP-RD 215
AP-RC 260
AP-RD 260
AP-RC 315
AP-RD 315
AP-RC 400
AP-RD 400
Количество кулачков 3 3 3 3 3
радиальный ход кулачка mm 3,6 4,6 5 6,3 7
осевой ход поршня mm 17 22 24 30 33
макс. тяговое усилие kN 30 42 55 65 75
макс. усилие зажима kN 72 112 150 180 210
макс. частота вращения об/мин 5400 4600 4000 3200 2400
масса (без накладных кулачков) kg 10 19,5 32,5 56 90
момент инерции kg . m² 0,037 0,113 0,28 0,69 1,7
приводные цилиндры SIN-S100 SIN-S100/125 SIN-S125/150 SIN-S125/150 SIN-S150/175



SMW-AUTOBLOK тип AP-RC 170
AP-RD 170
AP-RC 215
AP-RD 215
AP-RC 260
AP-RD 260
AP-RC 315
AP-RD 315
AP-RC 400
AP-RD 400
тип крепления Z140 A5 Z170 A6 Z220 A6 A8 Z220 A8 Z300 A11
A mm 172 216 262 315 390
  BF/ BA H6 mm 140 82,563 170 106,375 220 106,375 139,719 220 139,719 300 196,869
C mm 104,8 133,4 171,4 –––– 171,4 171,4 235
CA mm –––– –––– –––– –––– –––– 133,4 –––– –––– –––– –––– ––––
D mm 11,5 13,5 17 13,5 17 17 21
E mm 32 42 48 48 75
F2 mm M24 x 2 M32 x 1.5 M38 x 1.5 M38 x 1.5 M60 x 1.5
  G H8 mm 25 33 39 39 61
HF/ HA mm 68 78 81 93 92 111 106 101 115 112 127
K mm 18,5 20 25 25 48
L mm 23 32 38 38 54
M mm M22 x 1.5 M22 x 1.5 M28 x 1.5 M28 x 1.5 M52 x 1.5
  N H9 mm 24 24 34 34 60
Q mm 5,5 5,5 5,5 5,5 9
max. R   mm 56 72 88 105 133,5
патрон открыт R1   mm 86,5 108 131 157,5 195
R2 * mm 99 122,5 145,5 172 217,5
max./min. S   mm 21.04.18 26.04.18 28.04.18 34/4 37/4
радиальный ход кулачка U mm 3,6 4,6 5 6,3 7
W mm 22 26 26 26 38
YF/YA mm 5 15 5 17 5 24 19 5 19 6 21
max./min. Z   mm 17/0 22/0 24/0 30/0 33/0
A mm 3 3 3 3 3
min. b   mm 8,5 12 14 16,5 31
min. c   mm 9 13 14 16 38
зубчатое соед. AP-RD d mm 2.5 x 60° 2.5 x 60° 2.5 x 60° 2.5 x 60° 2.5 x 60°
E mm 68 85 106 128,5 150
f mm 5 5 5 5 7
g mm 7,5 7,5 8,5 9,5 11,5
g1 mm 8 8 9 10 12
g2 mm 3,5 3,5 3,5 3,5 5,5
j mm 30 38 44 54 63
l1 mm 2,5 2,5 9 9 8,5
l2 mm 52 66 78 95 118
  N H8 mm 10 10 12 14 18
n1 mm 16 16 19 22 28
o H7 mm 12,68 12,68 19,03 19,03 19,03
p1 mm 16 16 21 21 37,5
p2 mm –– –– –– 60 80
p3 mm 38 49 55 62,5 83
p4 mm –– 80 70 80 110
p5 mm 65 80 102 102 140
p6 mm 70 –– 102 120 155
p7 mm 135 170
q1 mm 30 36
q2 mm 36 45 60 60 80
r1 mm M5/7 M5/8 M6/10 M6/10 M6/12
r2 mm M6/14 M8/17 M8/17 M8/17 M10/19
r3 mm M8/17 M8/17 M10/19 M10/19 M12/22
s mm 16 16 16 16 20
t mm 5 5 5 5 5
