AN-RM SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:

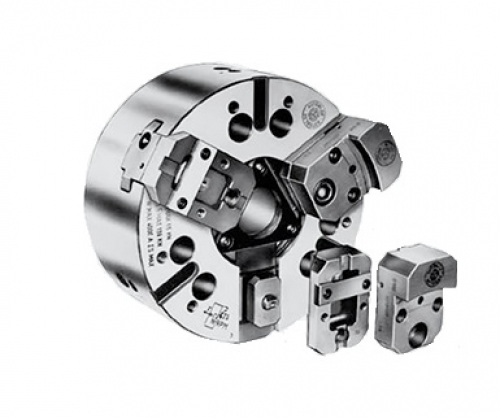

Механизированный патрон с быстрой сменой кулачков. Палетная система.
Закрытый центр: 2 и 3 кулачка. Ø 165 - 400 мм.
Технические данные:
| SMW-AUTOBLOK тип | AN-RM 165 | AN-RM 210 | AN-RM 250 | AN-RM 315 | AN-RM 400 | |||||||||||||||
| количество кулачков | 2 3 | 2 3 | 2 3 | 2 3 | 2 3 | |||||||||||||||
| радиальный ход кулачка | mm | 3,6 | 4,4 | 5 | 6,3 | 7 | ||||||||||||||
| осевой ход поршня | mm | 17 | 21 | 24 | 30 | 33 | ||||||||||||||
| макс. тяговое усилие | kN | 17 | 25 | 25 | 38 | 33 | 50 | 40 | 60 | 50 | 70 | |||||||||
| макс. усилие зажима | kN | 50 | 72 | 75 | 115 | 100 | 150 | 120 | 180 | 150 | 210 | |||||||||
| макс. частота вращения* | об/мин | 6000 | 5000 | 4000 | 3200 | 2400 | ||||||||||||||
| масса (без палет и накладных кулачков) | kg | 9,5 | 19 | 32 | 56 | 84 | ||||||||||||||
| момент инерции | kg . m² | 0,032 | 0,15 | 0,26 | 0,69 | 1,6 | ||||||||||||||
| макс. масса накладных кулачков* | kg | 0,55 | 0,8 | 1,45 | 2,4 | 3,5 | ||||||||||||||
| приводные цилиндры kg | SIN-S100 | SIN-S100/125 | SIN-S125/150 | SIN-S125/150 | SIN-S150/175 | |||||||||||||||
| SMW-AUTOBLOK тип | AN-RM 165 | AN-RM 210 | AN-RM 250 | AN-RM 315 | AN-RM 4000 | |||||||||
| тип крепления | Z140 | A5 | Z170 | A6 | Z220 | A6 | A8 | Z220 | A8 | Z300 | A11 | |||
| A | mm | 165 | 210 | 254 | 315 | 390 | ||||||||
| BF/ BA H6 | mm | 140 | 82,563 | 170 | 106,375 | 220 | 106,375 | 139,719 | 220 | 139,719 | 300 | 196,869 | ||
| C | mm | 104,8 | 133,4 | 171,4 | 171,4 | 171,4 | 235 | |||||||
| CA | mm | ––– | ––– | ––– | ––– | 133,4 | ––– | ––– | ––– | ––– | ––– | |||
| D | mm | 11,5 | 13,5 | 13,5 | 13,5 | 17 | 17 | 21 | ||||||
| E | mm | 32 | 41 | 47 | 47 | 86 | ||||||||
| F1 | mm | M16 | M20 | M24 | M24 | M24 | ||||||||
| F2 | mm | M24 x 2 | M32 x 1.5 | M38 x 1.5 | M38 x 1.5 | M75 x 2 | ||||||||
| HF/ HA | mm | 71 | 81 | 85 | 97 | 95 | 114 | 109 | 105 | 119 | 116 | 131 | ||
| K | mm | 17 | 20 | 25 | 25 | 65 | ||||||||
| L | mm | 23 | 32 | 28 | 38 | 54 | ||||||||
| M | mm | M24 x 1.5 | M32 x 1.5 | M32 x 1.5 | M38 x 1.5 | M68 x 2 | ||||||||
| патрон открыт | mm | 86 | 107 | 130 | 160 | 196 | ||||||||
| max. R | mm | 56 | 70 | 85 | 105 | 130 | ||||||||
| S | mm | 104 | 97 | 103 | 103 | 105 | ||||||||
| ход кулачка | mm | 3,6 | 4,4 | 5 | 6,3 | 7 | ||||||||
| W | mm | 52 | 55 | 60 | 60 | 60 | ||||||||
| X | mm | 17 | 8 | 8 | 8 | 8 | ||||||||
| YF/ YA | mm | 5 | 15 | 5 | 17 | 5 | 24 | 19 | 5 | 19 | 6 | 21 | ||
| max./min. Z | mm | 17/0 | 21/0 | 24/0 | 30/0 | 33/0 | ||||||||
| E | mm | 63 | 79 | 96 | 116 | 138 | ||||||||
| f | mm | 19 | 22 | 25 | 25 | 28 | ||||||||
| h | mm | 61 | 74 | 84 | 94 | 104 | ||||||||
| j1 | mm | 24 | 32 | 38 | 38 | 46 | ||||||||
| j2 | mm | 44 | 52 | 65 | 65 | 75 | ||||||||
| l6 | mm | 10 | 11 | 14 | 14 | 14 | ||||||||
| m1 | mm | M10 | M12 | M16 | M16 | M20 | ||||||||
| m2 | mm | M5 | M6 | M8 | M8 | M10 | ||||||||
| n H7 | mm | 7,94 | 7,94 | 12,7 | 12,7 | 12,7 | ||||||||
| o1 h7 | mm | 12,68 | 12,68 | 19,03 | 19,03 | 19,03 | ||||||||
| o2 h7 | mm | 9 | 9 | 12 | 12 | 12 | ||||||||
| p | mm | 65 | 80 | 102 | 120 | 150 | ||||||||
| q | mm | 36 | 45 | 60 | 60 | 80 | ||||||||
| r | mm | M8 | M8 | M10 | M10 | M12 | ||||||||
| s H12 | mm | 16 | 16 | 16 | 16 | 20 | ||||||||
| t | mm | 5 | 5 | 5 | 5 | 5 | ||||||||
