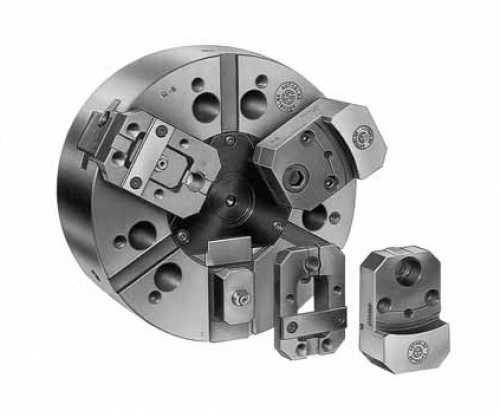

BH-RM SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Механизированные патроны с быстрой сменой кулачков. Палетная система.
- Открытый центр: 2 и 3 кулачка. Ø 170 - 400 мм.
- Технические данные:
| SMW-AUTOBLOK тип | BH-RM 165 | BH-RM 210 | BH-RM 250 | BH-RM 315 | |||||
| количество кулачков | 2 3 | 2 3 | 2 3 | 2 3 | |||||
| проходное отверстие | mm | 26 | 36 | 48 | 66 | ||||
| радиальный ход кулачка | mm | 3,2 | 4 | 5 | 5 | ||||
| осевой ход поршня | mm | 15 | 19 | 24 | 24 | ||||
| макс. тяговое усилие | kN | 17 | 25 | 25 | 38 | 34 | 50 | 40 | 60 |
| макс. усилие зажима | kN | 48 | 70 | 72 | 110 | 98 | 145 | 115 | 175 |
| макс. частота вращения* | об/мин | 6000 | 5000 | 4000 | 3200 | ||||
| масса (без палет и накладных кулачков) | kg | 9,5 | 19 | 30 | 46 | ||||
| момент инерции | kg . m² | 0,036 | 0,12 | 0,27 | 0,62 | ||||
| макс. масса накладных кулачков* | kg | 0,55 | 0,8 | 1,45 | 2,4 | ||||
| приводные цилиндры | |||||||||
| SIN-S 100 | SIN-S 100/125 | SIN-S 125/150 | SIN-S 125/150 | ||||||
| VNK 102/46 | VNK 130/52 | VNK 150/67 | VNK 225/95 | ||||||
| SMW-AUTOBLOK тип | BH-RM 165 | BH-RM 210 | BH-RM 250 | BH-RM 315 | |||||||
| тип крепления | Z140 | A5 | Z170 | A6 | Z220 | A6 | A8 | Z300 | A8 | A11 | |
| A | mm | 165 | 210 | 254 | 315 | ||||||
| BF/ BA H6 | mm | 140 | 82,563 | 170 | 106,375 | 220 | 106,375 | 139,719 | 300 | 139,719 | 196,869 |
| C | mm | 104,8 | 133.4 171.4 | ––– | 171,4 | 235 | ––– | 235 | |||
| CA | mm | ––– | ––– | ––– | ––– | ––– | 133,4 | ––– | ––– | 171,4 | ––– |
| D | mm | 11,5 | 13,5 | 17 | 21 | ||||||
| E | mm | 56 | 67 | 78 | 111 | ||||||
| Fmax | mm | M50 x 1.5 | M60 x 1.5 | M72 x 1.5 | M102 x 2 | ||||||
| G | mm | 20 | 20 | 20 | 25 | ||||||
| HF/ HA | mm | 75 | 85 | 92 | 104 | 105 | 124 | 119 | 111 | 136 | 127 |
| K | mm | 26 | 36 | 48 | 66 | ||||||
| L | mm | 55 | 66 | 59 | 33 | ||||||
| M | mm | M28 x 1.5 | M38 x 1.5 | M50 x 2 | M68 x 2 | ||||||
| патрон открыт | mm | 85 | 107 | 130 | 160 | ||||||
| max. R | mm | 55 | 70 | 85 | 105 | ||||||
| ход кулачка | mm | 3,2 | 4 | 5 | 5 | ||||||
| W | mm | 14 | 16 | 18 | 20 | ||||||
| X1 | mm | 11 | 11 | 11 | 12 | ||||||
| X2 | mm | 5 | 5 | 6 | 7 | ||||||
| YF/ YA | mm | 5 | 15 | 5 | 17 | 5 | 24 | 19 | 5 | 30 | 21 |
| max./min. Z | mm | 15/0 | 19/0 | 24/0 | 24/0 | ||||||
| E | mm | 63 | 79 | 96 | 116 | ||||||
| f | mm | 19 | 22 | 25 | 25 | ||||||
| h | mm | 65 | 80 | 94 | 100 | ||||||
| j1 | mm | 24 | 32 | 38 | 38 | ||||||
| j2 | mm | 44 | 52 | 65 | 65 | ||||||
| l6 | mm | 10 | 11 | 14 | 14 | ||||||
| m1 | mm | M10 | M12 | M16 | M16 | ||||||
| m2 | mm | M5 | M6 | M8 | M8 | ||||||
| n H7 | mm | 7,94 | 7,94 | 12,7 | 12,7 | ||||||
| o1 h7 | mm | 12,68 | 12,68 | 19,03 | 19,03 | ||||||
| o2 h7 | mm | 9 | 9 | 12 | 12 | ||||||
| p | mm | 65 | 80 | 102 | 100 | ||||||
| q | mm | 36 | 45 | 60 | 60 | ||||||
| r | mm | M8 | M8 | M10 | M10 | ||||||
| s H12 | mm | 16 | 16 | 16 | 20 | ||||||
| t | mm | 5 | 5 | 5 | 5 | ||||||
